Рупорная антенна SAS-575 (1 ГГц – 4 ГГц)

Характеристики SAS-575

• Диапазон частот: 1,0 – 4,0 ГГц
• Коэффициент усиления: 10 - 15 дБи
• Коэффициент калибровки: 20 - 31 дБ/м
• Мощность пост. макс.: 250 Вт
• Излучение поля макс.: 200 В/м
• Ширина пучка E-поля: 49° - 32°
• Ширина пучка H-поля: 50° - 35°
• Коэффициент КСВН: 1.5:1 (ср.)
• Коэффициент КСВ: 1.6:1 (макс. 2.5:1)
• Импеданс: 50 Ом
• Тип разъема антенны: N (F)
• База для монтажа: 1/4 - 20 (f) резьба
• Длина/ширина/высота: 45,0/34,0/40,0 см
• Вес рупорной антенны: 6,80 кг

Особенности SAS-575

• Диапазон частот: 1,0 ГГц – 4,0 ГГц
• Функции устройства: работа на прием и излучение
• Поляризация антенны SAS-575: линейная
• Калибровка индивид. (на 1 и 3 м, горизонт. поляризация)
• Тестирование на станд.: MIL-STD (военн.), FCC, TEMPEST и VDE

Описание рупорной антенны SAS-575

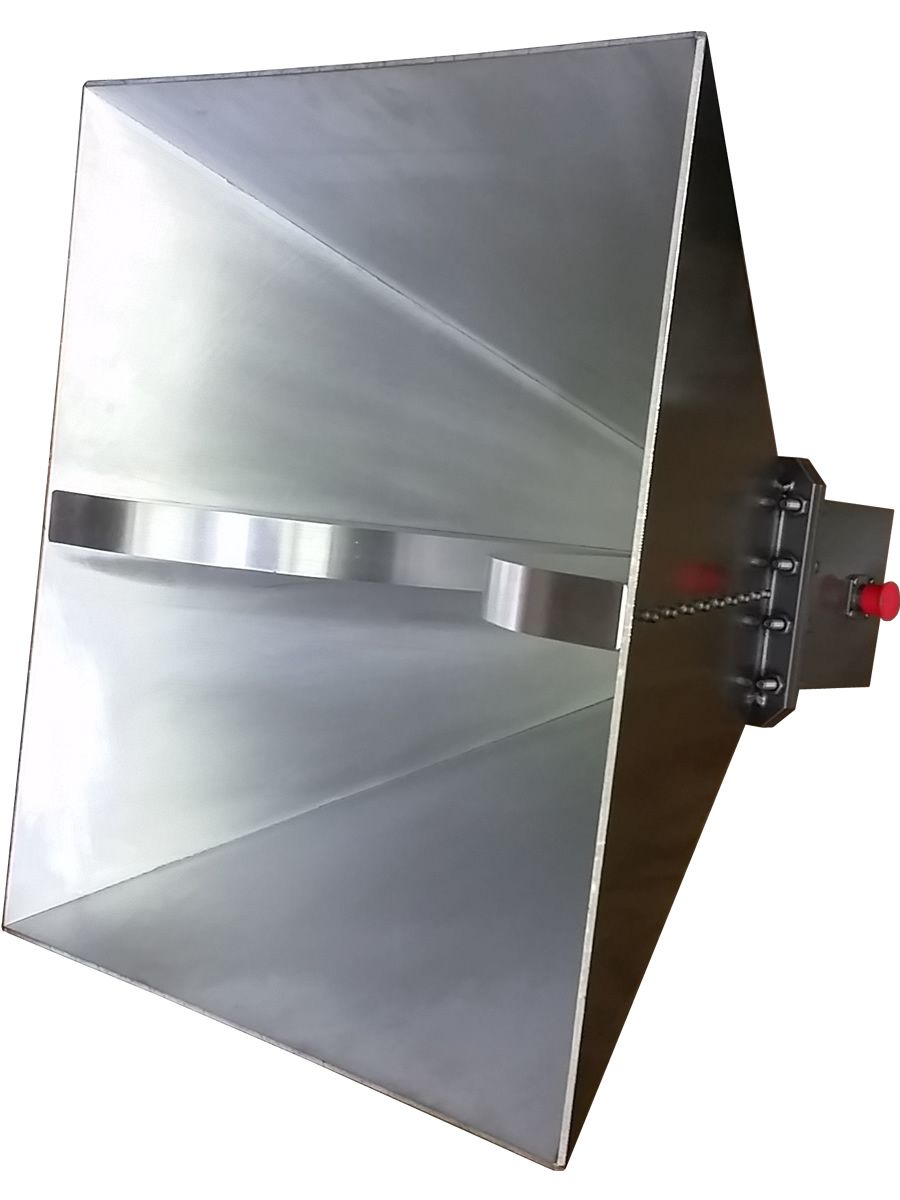

Антенна SAS-575 представляет собой широкополосную 2-х гребневую рупорную антенну производства компании AHSystems, которая используется на частотах 1 – 4 ГГц.

Высокое значение коэффициента усиления (10 - 15 дБи), низкое значение КСВ (1.5:1), прочная конструкция, стойкость к большой мощности (до 250 Вт) делают рупорную антенну SAS-575 идеальной для проведения эффективного тестирования на помехоустойчивость и на излучение.

Широкополосная антенна SAS-575 значительно сокращает время тестирования и подходит для большинства используемых в наше время стандартов.

Сообщаем также, что для двух-гребенчатой рупорной антенны SAS-575 производитель A.H.Systems предусматривает дополнительные принадлежности: предусилитель, штатив для антенны, кабель и прочее.
