Рупорная антенна SAS-582 (2,60 ГГц - 3,95 ГГц)

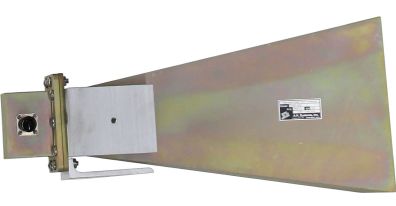

Рупорная антенна SAS-582 - A.H.Systems

Характеристики SAS-582

  • Диапазон частот: 2,60 – 3,95 ГГц
  • Усиление (ср.): 15,1 дБи
  • Коэффициент калибровки (1м): 25,4 дБ/м
  • Излучение поля макс.: 500 В/м
  • Мощность пост. макс.: 250 Вт
  • Ширина луча в плоскости H: 29°
  • Ширина луча в плоскости E: 28°
  • КСВ: 1.25:1 (макс. 1.5:1)
  • Импеданс: 50 Ом
  • Тип разъема: WR-284 - N (f)
  • Длина/ширина/высота: 45,5/15,24/20,6 см
  • Вес антенны: 2,17 кг

Особенности SAS-582

  • Охват частот: 2,60 – 3,95 ГГц
  • Модель SAS-582 со стандартным усилением
  • Низкий КСВН антенны
  • Постоянный КПД
  • Поляризация линейная
  • Функции: прием, передача
  • Измерения излучения, проверка помехозащищенности
  • Тестирование на станд.: MIL-STD (военн.), FCC, TEMPEST и VDE
  • Калибровка (на 1м и 3м, вкл. гориз. поляриз.)

Описание рупорной антенны SAS-582

Рупорная антенна SAS-582 разработана для выполнения испытаний на помехозащищенность и излучение при 1-40 ГГц.

Каждая антенна A.H.Systems SAS-582 имеет: линейную поляризацию, среднее усиление, низкий КСВ, постоянный фактор антенны.

Данный рупор позволяет получать точные параметры измерений и может использоваться как эталон.

Антенны могут устанавливаться на штатив и имеют в комплекте стандартный крепеж с наружной резьбой ¼ -20.

Вертикальная и горизонтальная поляризация получается благодаря поворотам антенны, закрепленной на штативе.
