Анализатор комплексного сопротивления CIA-HF

Все анализаторы комплексного сопротивления имеют последовательный интерфейс RS-232, который, при подключении к компьютеру с установленным программным обеспечением VIA Director, позволяет удаленно управлять всеми функциями и выполнять последующую обработку и построение графиков. Все модели характеризуются малым весом и могут работать от внутренних щелочных батареек или NiMH аккумуляторов типа АА или от поставляемого отдельно адаптера источника питания.
Анализатор VIA Bravo обязательно комплектуется программным обеспечением VIA Director, а CIA-HF и VIA – по желанию.

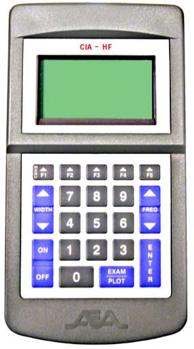

Анализатор комплексного сопротивления CIA-HF сочетает в себе управляемый микропроцессором синтезатор частот и точный маломощный мост сопротивлений для графического представления КСВ, полного сопротивления, активного и реактивного сопротивлений.
Для построения этих графических представлений анализатор непрерывно сканирует заданный пользователем диапазон частот и вычерчивает график. Блоки буквенно-цифровых данных, соответствующие каждому графику на экране, обновляются после каждого цикла сканирования частот.
Анализатор может работать в двух режимах – простом режиме и экспертном режиме. При первом включении анализатор по умолчанию начинает функционировать в простом режиме, обеспечивающем работу с двумя экранными графиками и предоставляющем достаточные данные только для базовой оценки антенны. Экспертный режим предоставляет опытному пользователю четыре дополнительных экрана и более подробные данные.

• Графическое представление КСВ, полного сопротивления, активного и реактивного сопротивлений в зависимости от частоты
• Графическое векторное представление действительного, мнимого и полного сопротивлений с помощью фазового угла
• Экран данных, который отображает:
  - действительный и мнимый компоненты полного сопротивления на данной частоте
  - угол фазы (Тета) между действительной и мнимой составляющими полного сопротивления на данной частоте
  - значение емкостной или индуктивной составляющей полного сопротивления на центральной частоте графика
  - значение емкостной или индуктивной составляющей, необходимое для сопряженного согласования комплексных сопротивлений
  - Q-фактор (добротность)
  - 2:1 и две выбираемых пользователем полосы частот при измерении КСВ
• Тональная сигнализация
• Самопроверка
• Автоматическое выключение
• Низковольтный вольтметр постоянного тока
• Простой генератор частоты
• Измерительная сетка на экране
• Поставляемый отдельно мягкий футляр с плечевым ремнем и антабкой
• Поставляемое отдельно программное обеспечение VIA Director, работающее под ОС WINDOWS 95/98/ME/2000/XP

Характеристики

• Диапазон частот: 0.4…54 МГц
• Разрешение по частоте: приращения 1 кГц
• Точность частоты: <10-4
• Ширина изображения: от 0 до 10 МГц
• Гармоники и паразитные излучения: на 30 дБ меньше номинального уровня
• Входное сопротивление: 50 Ом
• Диапазон измерения КСВ: 1:1…20:1
• Диапазоны измерения импеданса: 0…100, 0…250, 0…1000 Ом
• Диапазоны измерения активного сопротивления: 0…100, 0…250, 0…1000 Ом
• Диапазоны измерения реактивного сопротивления: 0…100, 0…250, 0…1000 Ом
• Диапазон измерения обратных потерь: от -1 до -40 дБ
• Диапазон измерения угла фазы: от -90° до +90°
• Диапазон измерения добротности: 1 to 100 (определяется как 2:1 полоса частот/центральная частота)
• Скорость измерения: 2,2 секунды на развертку
• Антенный разъем: SO-239
• Выходная мощность: <5 мВт на нагрузке 50 Ом
• Вольтметр постоянного тока: 2.5 цифры, точность ±10%, 25 вольт максимум
• Питание:
  Внутреннее: 8 щелочных или Nicad элементов типа АА
  Внешнее: от 12 до 16 В постоянного тока, <150 мА
• Режим экономии батарей: включается после 5 минут простоя
• Размеры: 109 х 214 х 57 мм (включая разъем)
• Вес: 740 г. (включая батарейки)
