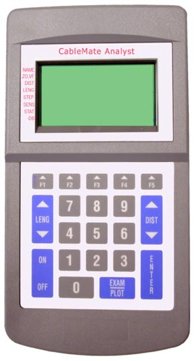

Анализатор CableMate фирмы AEA – это портативный динамический рефлектометр (TDR), разработанный для тестирования кабелей и определения местоположения любых повреждений, которые могут существовать по всей длине кабеля. Анализатор излучает положительные импульсы в один из концов проверяемого кабеля и графически отображает полярность, относительную величину и время (преобразованное в расстояние) любых отражений, возникающих из-за сосредоточенных неоднородностей импеданса вдоль кабеля.
Отражение от импеданса, отличающегося от характеристического импеданса кабеля, будет показано как отклонение от центральной линии.
|
Отклонение значения импеданса выше обычного (скажем, 95 Ом или разрыв экрана) будет показано в виде пика, идущего вверх от линии. Отклонение значения импеданса ниже обычного (скажем, 25 Ом) будет показано в виде направленного вниз пика. Величина отраженного импульса зависит как от степени неоднородности, так и от собственных потерь кабеля.
Доступ ко многим функциям анализатора упрощен с помощью пяти функциональных клавиш, действие которых в разных режимах определяется различными меню, появляющимися на дисплее над клавишами. Наиболее часто используемые функции назначены выделенным клавишам для ускорения доступа.
До 15 графиков и их параметров могут быть сохранены в энергонезависимой памяти для последующего просмотра и сравнения. Каждому графику может быть присвоено значимое имя, которое будет появляться вместе с отображаемым графиком. В режиме EXAM можно зафиксировать график на экране для последующего исследования, курсор позволяет проводить измерения в любом месте графика.
Отображаемый в данный момент график может быть сохранен в виде файла на компьютере, что позволяет распечатать график. Сохраненные графики могут быть перенесены в компьютер и, если необходимо, обратно в память анализатора. Также анализатором CableMate можно управлять с ASCII терминала.
В энергонезависимой памяти хранится таблица стандартных типов кабелей, что позволяет быстро выбрать соответствующий характеристический импеданс и номинальный фактор скорости распространения сигнала (коэффициента укорочения кабеля). Эта редактируемая пользователем таблица может содержать до 96 описаний кабелей и может быть перенесена в компьютер.
Возможности
- Измерение расстояния в футах или метрах
- Функция AUTO позволяет быстро найти ближайшее повреждение
- Функции самопроверки и калибровки
- Автоматическое выключение для продления срока службы батареек
- Энергонезависимая память для:
- использовавшихся в последний раз настроек
- 15 поименованных графиков / установок
- 96 редактируемых описаний кабелей
- Удаленное управление и отображение; перенос графиков и таблицы кабелей с/на компьютер
- Фильтрация шума
- Подробная экранная помощь
Характеристики
- Измерение расстояния до повреждения*: 5…600 метров
- Отображаемая длина (ширина графика): 20…600 метров
- Разрешающая способность*: позволяет различить 2 повреждения менее чем в 3 метрах друг от друга
- Точность измерения расстояния: ±(1%+0.7м) для правильно установленного коэффициента укорочения. (Доступна специальная функция для измерения коэффициента укорочения кабеля по отрезку известной длины.)
- Характеристический импеданс:
Коаксиальный кабель: 45…150 Ом с шагом ~ 7 Ом
Двухпроводной кабель/витая пара: 180…600 Ом с шагом ~ 28 Ом
- Коэффициент укорочения кабеля: 30…99% с шагом 1%
- Выходной импульс: +5В, длительностью ~ 20 нc
- Срок службы комплекта батареек: 12 – 14 часов
- Энергонезависимая память:
Общая: Режимы и установки; данные калибровки
Графики: 15
Типы кабелей: 96
- Последовательный порт: 9600/19200 бод, XON/XOFF квитирование
- Размеры: 109 х 222 х 57 мм (включая разъемы).
- Вес: 740 г.
- Питание: 8 щелочных батареек типа АА или 11-16 В постоянного тока, 200 мА
* Эти значения могут изменяться в соответствии с коэффициентом укорочения кабеля, и основываются на типичном значении коэффициента укорочения 66%. Коэффициент укорочения - это отношение скорости распространения сигнала в кабеле к скорости света (выраженное в процентном отношении или десятичном эквиваленте).
|
