Первый в отрасли инструмент сертификации и поиска неполадок для корпоративных волоконно-оптических сетей
Основные возможности рефлектометра
Разработан для корпоративных волоконно-оптических сетей
Множество OTDR (оптических рефлектометров), используемых для поиска неисправностей
волоконно-оптических линий, разработаны для операторов связи и обладают сложными и
обременительными функциями, которые не нужны корпоративным пользователям. Только немногие
OTDR обладают функциональностью и удобством использования, необходимыми инженерам
корпоративных сетей, разработчикам SAN и установщикам кабельных сетей.
Рефлектометр OptiFiber Pro:
- Ускорит процесс сертификации волоконно-оптических линий благодаря времени трассировки, равному двум секундам (в режиме экспресс-тестирования)
- Максимизирует эффективность благодаря пользовательскому интерфейсу "как в смартфоне", который позволит каждому выполнять сертификацию и поиск неисправностей волоконно-оптических линий на профессиональном уровне
- Выполнит экспресс-тестирование волоконно-оптических линий ЦОД при помощи предустановленных настроек
- Выполнит поиск неисправностей волоконно-оптических линий ЦОД, изобилующих короткими коммутационными кабелями и множеством разъемов
- Легко покажет все разъемы, сращивания и области с высокими потерями при помощи графического представления EventMap™
- Повысит отдачу инвестиций благодаря распределению ресурсов OTDR между различными задачами и пользователями
- Сократит время простоя сети благодаря быстрому и точному определению неисправностей на всех типах оптоволокна
- Выполнит генерацию отчетов и управление отчетностью при помощи встроенного ПО LinkWare™, создающего подробные отчеты, соответствующие требованиям стандартов
Функции
Пользовательский интерфейс, сравнимый со смартфоном
Большинство рефлектометров разработаны для выполнения огромного множества задач, вследствие чего их пользовательские интерфейсы громоздки и трудны для понимания. OptiFiber Pro совмещает новейшие технологии управляемого жестами интерфейса с емкостным сенсорным экраном, что в результате дает инновационный и дружественный по отношению к пользователю рефлектометр.
Преимущества:
- Сенсорное управление для выбора и прокрутки элементов меню

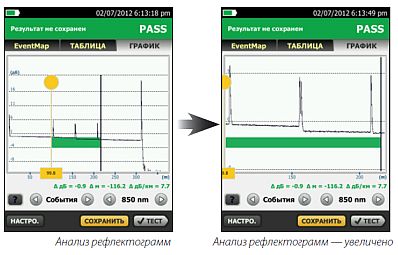

- Мультисенсорное масштабирование позволяет легко увеличивать изображение рефлектограмм
- Ориентированный на конкретные задачи интерфейс уменьшает количество переходов между экранами
- Емкостный сенсорный экран в отличие от старых сенсорных экранов не требует повторных калибровок
- Контекстная экранная справка дает пользователю дополнительную информацию или подсказывает возможные решения проблемы
Оптимизирован для ЦОД
Основанные на виртуализации серверов и многогигабитных соединениях между серверами, сетями и хранилищами данных архитектуры ЦОД используют большее количество коммутационных кабелей и плотную топологию разъемов, что делает малоприменимыми магистральные рефлектометры с длинными мертвыми зонами. OptiFiber Pro не только делает возможным развертывание волоконно-оптических соединений в ЦОД, но также обеспечивает высочайший уровень точности и быстрое решение проблем.
Простым нажатием пользователь может выбрать режим центра обработки данных для OTDR – без дополнительного времени на точную настройку, которое требуется для существующих OTDR. OTDR в режиме центра обработки данных автоматически определяет параметры OTDR – алгоритмы определения конца, продолжительность импульсов и т. п. – без путаницы в отношении коротких соединений или числа соединителей.
Преимущества:
- Чрезвычайно малые мертвые зоны событий и затухания точно определяют место события и неисправности на волоконно-оптических соединениях
- Режим Datacenter OTDR™ автоматически устанавливает настройки для быстрого тестирования волоконно-оптических линий ЦОД
- Функция EventMap показывает события на волоконно-оптической линии таким образом, что не требуется навыков анализа рефлектограмм
Уникальная гибкая и эффективная функция сертификации
Важным аспектом, максимизирующим полезность OTDR, является правильный ежедневный план его использования. Благодаря встроенному управлению проектами, OptiFiber Pro позволяет менеджеру проекта определять роль каждого участника, настройки и назначенные задания, превращая рефлектометр в комплексный инструмент тестирования волоконно-оптических линий с функциями планирования, обследования, сертификации и генерации отчетности.
Преимущества:
- Функциональность полноценного рефлектометра, сертифицирующего волоконно-оптические линии на основании отраслевых стандартов или пользовательских спецификаций
- Мощные функции управления проектами позволяет распределять ресурсы рефлектометра, четко указывая задачи каждому из операторов
- Простой мониторинг выполнения задач с генерацией отчетов "прошел/не прошел"
- Встроенный визуальный локатор повреждений (VFL) для поиска неисправностей
- Генерация отчета прямо на экране и передача результатов в приложение LinkWare™
Другие ключевые возможности
Чрезвычайно малая мертвая зона события и затухания
OptiFiber Pro поддерживает большинство самых сложных оптических технологий для того, чтобы обеспечить кратчайшие мертвые зоны событий (номинально 0,5 м для MM) и мертвые зоны затухания (номинально 2,2 м для MM и 3,6 м для SM) любого рефлектометра. Это технологическое совершенство позволяет OptiFiber Pro обнаруживать в современных насыщенных разъемами ЦОД и сетях хранения данных и измерять близко расположенные неисправности, которые не обнаруживаются ни одним другим рефлектометром.
Управляющее программное обеспечение LinkWare™
Используя популярное и многофункциональное ПО для тестирования кабелей LinkWare, пользователи OptiFiber Pro могут без труда получить доступ к простому управлению проектами, генерации отчетов и возможностям обновления программного обеспечения, что позволит им управлять рабочим процессом и консолидировать результаты тестов.
Две секунды на трассировку каждой длины волны
Другим беспрецедентным качеством OptiFiber Pro является скорость сбора данных. Полный набор данных по одной длине волны в режиме экспресс-тестирования собирается всего за две секунды. Затем OptiFiber Pro анализирует данные и отображает в виде события EventMap, таблицы или рефлектограммы. В конечном счете, на выполнение теста тратится меньше времени и остается больше времени на выполнение других задач.
Экранная справка – меры по устранению неполадок
на каждом этапе проведения теста экранная справка предлагает меры по решению проблемы в работе волоконно-оптического соединения. Справочная система является контекстной, что позволяет пользователям быстро определять возможные решения. Хорошо читаемый серый значок в нижнем левом углу экрана дает подробную информацию о рекомендуемых мерах по устранению неполадки.
Детектор FiberInspector™
Система видеообследования OptiFiber Pro проверяет коммутационные кабели и межпанельные разъемы на отсутствие самой распространенной причины неисправности волоконно-оптических соединений — загрязнения. Поскольку при проверке концевых заделок установленного оптоволокна датчик вставляется непосредственно в межпанельный разъем, экономится масса времени, ранее уходившее на разборку коммутационной панели. Технический персонал, осуществляющий проверку оптоволокна, оставляет комментарии и сохраняет их для последующего использования в сертификационных отчетах.

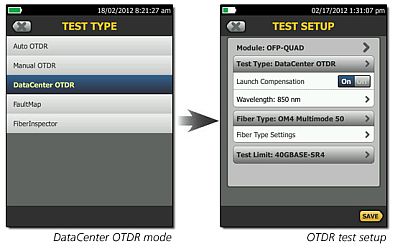

Режим DataCenter OTDR™
При помощи одного простого касания пользователь активирует режим DataCenter OTDR — не тратя времени на точную настройку, как на старых рефлектометрах. Режим DataCenter OTDR автоматически определяет параметры рефлектометра — алгоритмы обнаружения конца кабеля, ширину импульсов и т. д. — при этом короткие соединения или большое количество разъемов не являются для него препятствием.
Графический вид EventMap™
Для того чтобы сократить время обучения интерпретации рефлектограмм, развитая логика OptiFiber Pro автоматически интерпретирует информацию и создает подробное графическое представление событий, включающее в себя разъемы, сращивания и аномалии. Пользователи могут без труда переключаться между представлением EventMap, таблицей событий и рефлектограммой, чтобы получить детальную информацию о результатах теста. Каждое событие, вызванное неисправностью, будет отмечено красным значком, чтобы ускорить их поиск.

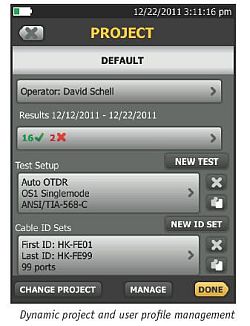

Динамическое управление проектом и профилем пользователя
OptiFiber Pro повышает эффективность работы, позволяя планировать рабочий процесс, создавать профили задач и операторов и управлять ими по каждому проекту отдельно — заранее определенные задания или наборы идентификаторов кабелей могут быть назначены конкретным операторам. Также можно просмотреть состояние и степень выполнения каждого проекта.
Технические характеристики
Ключевые спецификации OTDR
| | Много-
модовый модуль | Одно-
модовый модуль | Модуль Quad |
| Длины волн | 850 нм +/- 10 нм
1300 нм +35/-15 нм | 1310 нм +/- 25 нм
1550 нм +/- 30 нм | 850 нм +/- 10 нм
1300 нм +35/-15 нм
1310 нм +/- 25 нм
1550 нм +/- 30 нм |
| Совместимые типы оптоволокна | 50/125 мкм
62,5/125 мкм | Одно-
модовый | 50/125 мкм
62,5/125 мкм
Одно-
модовый |
| Мертвая зона событий 1 | 850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт | 1310 нм: 0,6 м стандарт
1550 нм: 0,6 м стандарт | 850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт
1310 нм: 0,6 м стандарт
1550 нм: 0,6 м стандарт |
| Мертвая зона затухания 2 | 850 нм: 2,2 м стандарт
1300 нм: 4,5 м стандарт | 1310 нм: 3,6 м стандарт
1550 нм: 3,7 м стандарт | 850 нм: 2,2 м стандарт
1300 нм: 4,5 м стандарт
1310 нм: 3,6 м стандарт
1550 нм: 3,7 м стандарт |
| Динамический диапазон 3, 5, 6 | 850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно | 1310 нм: 32 дБ, стандартно
1550 нм: 30 дБ, стандартно | 850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно
1310 нм: 32 дБ, стандартно
1550 нм: 30 дБ, стандартно |
| Установка максимальной длины | 40 км | 130 км | MM: 40 км
SM: 130 км |
| Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 | 850 нм: 9 км
1300 нм: 35 км | 1310 нм: 80 км
1550 нм: 130 км | 850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км |
| Диапазон отражающей способности 4, 5 | 850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно) | 1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно) | 850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно)
1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно) |
| Разрешающая способность пробы | 3 см – 400 см | 3 см – 400 см | 3 см – 400 см |
Продолжи-
тельность импульса (номинальная) | 850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс | 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс | 850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
| Время тестирования (на длину волны) | Автома-
тическая настройка: 5 с (стандартно) | Автома-
тическая настройка: 10 с (стандартно) | Автома-
тическая настройка:
MM – 5 с (стандартно)
SM – 10 с (стандартно) |
Настройка быстрого тестирования:
2 с (стандартно) | Настройка быстрого тестирования:
5 с (стандартно) | Настройка быстрого тестирования:
MM – 2 с (стандартно)
SM – 5 с (стандартно) |
Настройка наивысшей точности:
2 – 180 с | Настройка наивысшей точности:
5 – 180 с | Настройка наивысшей точности:
MM – 2 – 180 с M
SM – 5 – 180 с |
Настройка FaultMap:
2 с (стандартно), 180 с (макс.) | Настройка FaultMap:
10 с (стандартно), 180 с (макс.) | Настройка FaultMap:
MM – 2 с (стандартно), MM – 180 с (макс.)
SM – 10 с (стандартно), SM – 180 с (макс.) |
Настройка OTDR для центра обработки данных:
1 с (стандартно при 850 нм), 7 с (макс.) | Настройка OTDR для центра обработки данных:
20 с (стандартно), 40 с (макс.) | Настройка OTDR для центра обработки данных:
MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.)
SM – 20 с (стандартно) SM – 40 с (макс.) |
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с | Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с | Ручная настройка:
-3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
|
- Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
- Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
- Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
- Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
- Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
- SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
- 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
- 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
- 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
- 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
- Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
- дБ колебания на шаг 1 дБ.
- Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
Дополнительные ключевые спецификации
| Спецификация датчика FiberInspector |
| Увеличение | ~ 200-кратное увеличение с дисплеем OptiFiber Pro |
| Источник света | Синий светодиод |
| Источник питания | Базовый блок TFS |
| Поле обзора (FOV) | Горизонтально: 425 мкм
Вертикально: 320 мкм |
| Минимальный регистрируемый размер частиц | 0,5 мкм |
| Размеры | Приблизительно 6,75 x 1,5 дюйма (1175 x 35 мм) без наконечника адаптера |
| Масса | 200 г |
| Диапазон температур | Рабочая: 32 – 122 °F (0 – +50 °C)
Хранение: -4°F to +158°F (-20°C to +70°C) |
| Сертификация | CE (при использовании с базовым блоком) |
|
| Спецификации VFL |
| Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране |
| Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
| Рабочая длина волны | Номинал 650 нм |
| Ширина спектра (среднеквадратичное значение) | ±3 нм |
| Режимы вывода | Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания) |
| Соединительный адаптер | Универсальный 2,5 мм |
| Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 |
|
| Общие характеристики |
| Дисплей | 5,7 дюймов емкостной сенсорный экран с технологией Мультитач |
| Масса | Основной блок с модулем и аккумулятором: 3 фунта, 5 унций (1,28 кг) |
| Размеры | Основной блок с модулем и аккумулятором: 2,625 x 5,25 x 11,0 дюйма ( 6,67 x 13,33 x 27,94 см) |
| Питание | Блок литиево-ионных батарей, 7,2 В |
| Время работы от батарей | Eight hour Auto OTDR operation, dual wavelength, no video probe connected, 150 m of fiber |
| Время зарядки | |
| Тестер выключен | Четыре часа для зарядки от 10 до 90 % емкости батарей при выключенном тестере |
| Тестер включен | Шесть часов для зарядки от 10 до 90 % емкости батарей при включенном тестере |
|
| Требования к окружающей среде |
| Рабочая температура* | -18 – 45 oC |
| Диапазон нерабочих температур | -30 – 60 oC |
| Рабочая высота над уровнем моря | 4 000 м (13123 футов)
3200 м (10 500 футов) с адаптером переменного тока |
| Высота над уровнем моря при хранении | 12 000 м |
| Электромагнитная совместимость | EN 61326-1 |
|
* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 oC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 oC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 oC (-4 oF) или выше 50 oC (122 oF) дольше одной недели.
Модели и принадлежности
Модели
| Номер модели/название | Описание |
| OFP-100-M | Многомодовый комплект OptiFiber Pro OTDR. Данный комплект содержит OptiFiber Pro с модулем MM OTDR, ремешком для переноски, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-M/GLD | OptiFiber Pro Multimode OTDR kit with 1 year of Gold Support coverage. |
| OFP-100-MI | Многомодовый комплект OptiFiber Pro OTDR с комплектом для обследования. Данный комплект содержит OptiFiber Pro с модулем MM OTDR, 2 многомодовыми подключающими кабелями SC/LC – 50 мкм, 1 многомодовым подключающим кабелем SC/SC – 50 мкм, видеодатчиком USB для обследования оптоволокна с 4 наконечниками, 2 инструментами для возбуждающего оптоволокна, ремешком для переноски OptiFiber Pro и наручным ремешком, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, 1 1,25 мм очистителем IBC OneClick, 1 2,5 мм очистителем IBC OneClick, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-MI/GLD | OptiFiber Pro Multimode OTDR with inspection kit and 1 year of Gold Support coverage. |
| OFP-100-S | Одномодовый комплект OptiFiber Pro OTDR. Данный комплект содержит OptiFiber Pro с модулем SM OTDR, ремешком для переноски, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-S/GLD | OptiFiber Pro Singlemode OTDR kit with 1 year of Gold Support coverage. |
| OFP-100-SI | Одномодовый комплект OptiFiber Pro OTDR. Данный комплект содержит OptiFiber Pro с модулем SM OTDR, 2 многомодовыми подключающими кабелями SC/LC – 9 мкм, 1 многомодовым подключающим кабелем SC/SC – 9 мкм, видеодатчиком USB для обследования оптоволокна с 4 наконечниками, 2 инструментами для возбуждающего оптоволокна, ремешком для переноски OptiFiber Pro и наручным ремешком, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, 1 1,25 мм очистителем IBC OneClick, 1 2,5 мм очистителем IBC OneClick, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-SI/GLD | OptiFiber Pro Singlemode OTDR with inspection kit and 1 year of Gold Support coverage. |
| OFP-100-Q | Комплект OptiFiber Pro Quad OTDR. Данный комплект содержит OptiFiber Pro с модулем Quad OTDR, ремешком для переноски, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-Q/GLD | OptiFiber Pro Quad OTDR kit with 1 year of Gold Support coverage. |
| OFP-100-QI | Комплект OptiFiber Pro Quad OTDR с комплектом для обследования. Данный комплект содержит OptiFiber Pro с модулем Quad OTDR, 2 многомодовыми подключающими кабелями SC/LC – 50 мкм, 2 одномодовым подключающим кабелем SC/LC – 9 мкм, 1 многомодовым подключающим кабелем SC/SC – 50 мкм, 1 SC/SC одномодовым подключающим кабелем – 9 мкм, видеодатчиком USB для обследования оптоволокна с 4 наконечниками, 2 инструментами для возбуждающего оптоволокна, ремешком для переноски OptiFiber Pro и наручным ремешком, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, 1 1,25 мм очистителем IBC OneClick, 1 2,5 мм очистителем IBC OneClick, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, заводской гарантией и сумкой для переноски. |
| OFP-100-QI/GLD | OptiFiber Pro Quad OTDR with inspection kit and 1 year of Gold Support coverage. |
| OFP-MM | Многомодовый модуль OptiFiber Pro OTDR. |
| OFP-SM | Одномодовый комплект OptiFiber Pro OTDR. |
| OFP-QUAD | Комплект OptiFiber Pro Quad OTDR. |
| OFP-FI | DI-1000 Inspector с селективным соединителем и наконечниками видеодатчика. |
| TFS | Базовый блок TFS с батареей. |
|
Принадлежности
| Номер модели/название | Описание | | MMC-50-SCSC | Многомодовый подключающий кабель 50 мкм SC/SC |
| MMC-50-SCLC | Многомодовый подключающий кабель 50 мкм SC/LC |
| MMC-50-SCST | Многомодовый подключающий кабель 50 мкм SC/ST |
| MMC-50-SCFC | Многомодовый подключающий кабель 50 мкм SC/FC |
| MMC-50-SCE2K | Многомодовый подключающий кабель 50 мкм SC/E2K |
| MMC-62-SCSC | Многомодовый подключающий кабель 62,5 мкм SC/SC |
| MMC-62-SCLC | Многомодовый подключающий кабель 62,5 мкм SC/LC |
| MMC-62-SCST | Многомодовый подключающий кабель 62,5 мкм SC/ST |
| MMC-62-SCFC | Многомодовый подключающий кабель 62,5 мкм SC/FC |
| SMC-9-SCSC | Одномодовый подключающий кабель 9 мкм SC/SC |
| SMC-9-SCLC | Одномодовый подключающий кабель 9 мкм SC/LC |
| SMC-9-SCST | Одномодовый подключающий кабель 9 мкм SC/ST |
| SMC-9-SCFC | Одномодовый подключающий кабель 9 мкм SC/FC |
| SMC-9-SCE2KAPC | Одномодовый подключающий кабель 9 мкм SC/E2000 APC |
| PA-SC | Сменный адаптер SC исходных портов OTDR |
| PA-ST | Сменный адаптер ST исходных портов OTDR |
| PA-FC | Сменный адаптер FC исходных портов OTDR |
| TFS-BAT | Батарея TFS |
| TFS-CHGR | Адаптер/зарядное устройство переменного тока TFS, международная версия |
| TFS-KIT-CASE | Мягкий футляр TFS |
| TFS-HSTRAP | Ремешок TFS для переноски |
| TFS-USB-CBL | Интерфейсный USB-кабель стандарт A на микро-B |
| FI1000 | Видеодатчик FiberInspector USB DI-1000 для OptiFiber Pro |
| FI1000-SCFC-TIP | Наконечник видеодатчика SC и FC стоечного типа |
| FI1000-LC-TIP | Наконечник видеодатчика LC стоечного типа |
| FI1000-ST-TIP | Наконечник видеодатчика ST стоечного типа |
| FI1000-MU-TIP | Наконечник видеодатчика MU стоечного типа |
| FI1000-E2KAPC-TIP | Наконечник видеодатчика E2000/APC стоечного типа |
| FI1000-SCAPC-TIP | Наконечник видеодатчика SC/APC стоечного типа |
| FI1000-E2K-TIP | Наконечник видеодатчика E2000 стоечного типа |
| FI1000-LCAPC-TIP | Наконечник видеодатчика LC/APC стоечного типа |
| FI1000-2,5-UTIP | 2,5 мм наконечник универсального видеодатчика для коммутационных шнуров |
| FI1000-1,25-UTIP | 1,25 мм наконечник универсального видеодатчика для коммутационных шнуров |
| FI1000-2.5APC-UTIP | 2,5 мм наконечник универсального видеодатчика APC для коммутационного шнура |
| FI1000-MPO-UTIP | Наконечник датчика MPO/MTP и рукоятка передатчика для коммутационных шнуров и соединителей |
| FI1000-MPOAPC-UTIP | Наконечник датчика MPO/APC и рукоятка передатчика для коммутационных шнуров и соединителей |
| FI1000-1.25APC-TIP | 1,25 мм наконечник универсального видеодатчика APC для коммутационных шнуров |
| FI1000-MPOAPC-RT | MPO/MTP APC REPLACEMENT TIP WITH NO TRANSLATOR KNOB |
| FI1000-MPO-RT | MPO/MTP REPLACEMENT TIP WITH NO TRANSLATOR KNOB |
| FI1000-TIP-KIT | LC,FC/SC BULKHEAD, 1,25 AND 2.5MM UNIVERSAL TIPS IN A BOX |
| TFS-STD | TFS DEMO STAND |
|
Поддержка
| Номер модели/название | Описание | | GLD-OFP-100-Q | 1 year of Gold Support coverage for OptiFiber Pro OTDR - Model: OFP-100-Q (also available in 3-year coverage: GLD3-OFP-100-Q). |
| GLD-OFP-100-QI | 1 year of Gold Support coverage for OptiFiber Pro Quad OTDR kit - Model: OFP-100-QI (also available in 3-year coverage: GLD3-OFP-100-QI). |
| GLD-OFP-100-M/S | 1 year of Gold Support coverage for OptiFiber Pro Multimode or Singlemode OTDR kit - Models: OFP-100-M OR OFP-100-S (also available in 3-year coverage: GLD3-OFP-100-M/S). |
| GLD-OFP-100-MI/SI | 1 year of Gold Support coverage for OptiFiber Pro Multimode or Singlemode OTDR with inspection kit- Models: OFP-100-MI OR OFP-100-SI (also available in 3-year coverage: GLD3-OFP-100-MI/SI). |
| GLD-OFP-MOD-Q | 1 year of Gold Support coverage for OptiFiber Pro Quad OTDR kit - Model: OFP-QUAD |
| GLD-OFP-MOD-M/S | 1 year of Gold Support coverage for OptiFiber Pro Multimode or Singlemode module - Models: OFP-MM OR OFP-SM |
| GLD-FI | 1 year of Gold Support coverage for DI-1000 Inspector with selective bulkhead and video probe tips - - Model: OFP-FI
|
| GLD-TFS | 1 year of Gold Support coverage for the TFS mainframe with battery - Model: TFS |
|
Программа поддержки Gold Support
Программа поддержки Gold Support для OptiFiber® OTDR позволяет воспользоваться всеми преимуществами приобретения устройства, обеспечивая более высокую окупаемость инвестиций. Вы уменьшите время простоя, добьетесь более быстрого решения проблем, а также получите полный доступ к ресурсам поддержки.
Что дает программа поддержки Gold Support для оптоволоконных модулей OptiFiber Pro OTDR?
Ремонт и оборудование, предоставляемое во временное пользование – если OptiFiber Pro OTDR выйдет из строя, мы предоставим другое устройство во временное пользование, чтобы можно было продолжать работу. Мы отремонтируем OptiFiber Pro OTDR и заменим неисправные или дефектные вспомогательные компоненты в порядке приоритетного обслуживания бесплатно, и вернем его вам – пересылка оплачивается компанией Fluke Networks.
Круглосуточный доступ к технической поддержке - укрепите позиции вашего штата. Программа поддержки Gold Support предусматривает прямой немедленный телефонный доступ к нашему высококлассному центру технической помощи (TAC), доступ предоставляется только участникам программы Gold Support. Высококвалифицированные технические специалисты наших центров в г. Сиэтл, штат Вашингтон, и г. Эйндховен, Нидерланды, смогут оказать вам поддержку по телефону даже в выходные дни и по ночам, когда производится большинство изменений в сетях. Наши специалисты ответят на любые ваши вопросы о неполадках и помогут получить максимум преимуществ от использования LinkRunner, а также понять результаты, получаемые с помощью этого прибора.
Замена вспомогательных компонентов – некоторые вспомогательные компоненты являются важными для OptiFiber Pro OTDR. Обычная гарантия на вспомогательные компоненты составляет 90 дней, но части и вспомогательные компоненты из комплекта тестера будут бесплатно заменены по программе Gold Support в случае, если они будут признаны дефектными нашим центром технической поддержки.
Обновления программного обеспечения – OptiFiber Pro OTDR никогда не будет устаревшим. Все обновления ПО вы получите бесплатно.
Неограниченный доступ к нашей базе знаний - Вам будет открыт полный доступ к ценной информации компании, которую мы собирали годами, помогая клиентам. База также содержит полезные технические статьи, написанные нашими экспертами.
Стимулирование участников программы - Ваше членство в программе поддержки позволяет вам стать участником плана стимулирования, который называется «Только для участников». В нем предусмотрены скидки на изделия, возможность приобретения обновленного оборудования по специальным ценам и другие существенные преимущества.
Получите максимум от OptiFiber Pro OTDR по программе поддержки Gold Support.
Руководство пользователя (рус.)
Технические данные (рус.)
Видеопрезентация
|
