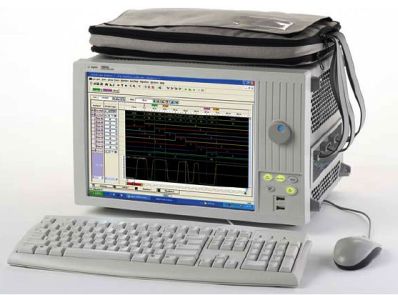

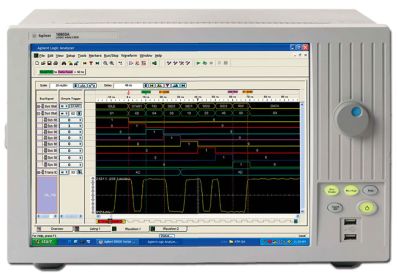

Логические анализаторы серии 16860А

E4417A

Основные возможности

Конфигурация логического анализатора

  • 34, 68, 102 или 136 каналов, частота сбора данных в режиме АЛС 350 МГц, функция Timing Zoom с частотой сбора данных 12,5 ГГц, частота сбора данных в режиме АВД 2,5 ГГц, глубина памяти 2 Мбит в стандарной комплектации
  • 15-дюймовый (38,1 см) цветной сенсорный дисплей для просмотра и быстрой навигации по большому числу сигналов и шин
  • Встроенный сменный твёрдотельный (SSD) накопитель, порты USB 3.0 и LAN для быстрой передачи и сохранения больших объёмов данных
  • Устройство управления последовательностью запуска с частотой 1,4 ГГц для гарантированного захвата высокоскоростных событий

Анализ временных диаграмм (АВД) (асинхронный сбор данных)

  • Частота сбора данных до 10 ГГц (¼ каналов) для захвата активности сигналов с высоким разрешением
  • Глубокая память до 512Mбит (четверть каналов) для идентификации основной причины проблемы, даже если эта причина и её симптом далеко отстоят по времени друг от друга

Анализ логических состояний (АЛС) (синхронный сбор данных)

  • Частота передачи данных до 1,4 Гбит/с, частота тактового сигнала до 700 МГц для захвата данных высокоскоростных сигналов
  • Автоматическая установка порогового уровня и позиции сбора данных для точных измерений сигналов высокоскоростных шин
  • Одновременный анализ глазковых диаграмм на всех каналах для быстрой идентификации проблемных сигналов

Портативные логические анализаторы серии 16860A обеспечивают самую высокую в отрасли частоту сбора данных в режиме анализа временных диаграмм (АВД) в сочетании с глубокой памятью, что позволяет ускорить отладку цифровых систем. Кроме того, они являются единственными в отрасли портативными логическими анализаторами, для которых предлагаются не только несимметричные, но и дифференциальные пробники.

Выполняя сбор данных в режиме АВД с периодом 400 пс (2,5 ГГц) по всем каналам и запоминание их в памяти глубиной до 128 Мбит, логические анализаторы серии 16860А обеспечивают увеличение частоты сбора данных на 50% и удвоение глубины памяти по сравнению с другими портативными логическими анализаторами, представленными на рынке.

Логические анализаторы серии 16860A в стандартной комплектации имеют глубину памяти 2 Мбит и работают на скоростях передачи данных до 700 Мбит/c. Эти значения могут быть увеличены в результате модернизации прибора после покупки до значений 128 Мбит и 1,4 Гбит/c, соответственно.

Устройство управления последовательностью запуска, работающее с частотой тактового сигнала до 2,5 ГГц, позволяет следить за сигналами высокоскоростных схем и задавать специфические условия запуска. Имеются технические решения для измерения широкого диапазона типов шин и сигналов. Приложение FPGA Dynamic Probe (динамический пробник ПЛИС) обеспечивает захват внутренних сигналов ПЛИС компаний Xilinx или Altera и их запоминание в глубокой памяти анализатора.

Для анализаторов серии 16860A разработаны новые недорогие пробники с отдельными проводниками и пробники с соединителями Mictor. Пробники с отдельными проводниками имеют несимметричные входы для сигналов данных и дифференциальные входы для тактовых сигналов, а также различные принадлежности для подключения к тестируемым устройствам. Существующие пробники для систем логического анализа компании Keysight, совместимые с 90-контактными кабельными соединителями, также совместимы с этими новыми анализаторами, что позволяет использовать с портативными логическими анализаторами дифференциальные пробники, пробники для микросхем памяти в корпусе BGA и пробники, подключаемые в гнездо модуля памяти.

Логические анализаторы серии 16860 - это недорогие технические решения для интеграции, отладки и проведения испытаний на соответствие стандартам систем памяти на основе технологий DDR2 1333 и DDR3 1333.

Технические характеристики

Число каналов:

  • 16861А - 34 канала
  • 16862А - 68 каналов
  • 16863А - 102 канала
  • 16864А - 136 каналов

Макс. частота сбора данных в режиме анализа временных диаграмм (АВД): 2,5 ГГц (все каналы)/5 ГГц (½ каналов)

Макс. частота сбора данных в режиме АВД с ¼ каналов:

  • 16861А - не применимо
  • 16862А - 10 ГГц (опция T10)
  • 16863А - не применимо
  • 16864А - 10 ГГц (опция T10)

Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС): 350 МГц (станд. комплектация), 700 МГц (опция 700)

Максимальная скорость передачи данных в режиме анализа логических состояний (АЛС): 700 Мбит/с (станд. комплектация), 1400 Мбит/с с опцией 700

Функция Timing Zoom: 12,5 ГГц (80 пс), 256 Кбит

Максимальная глубина памяти: 2 Мбит (станд. комплектация); опции: 4 Мбит, 8 Мбит, 16 Мбит, 32 Мбит, 64 Мбит, 128 Мбит. В режиме АВД при использовании ½ каналов глубина памяти удваивается, при использовании ¼ каналов глубина памяти учетверяется

Максимальная частота тактового сигнала устройства управления последовательностью запуска: 2,5 ГГц

Совместимость пробников/сигналов: Несимметричные пробники с непосредственным подключением серии U4200A, 90-контактные несимметричные пробники и дифференциальные пробники

Автоматическая настройка пороговых уровней и позиций сбора данных: Да

Одновременное отображение глазковых диаграмм по всем каналам: Да
