Главная > Keysight Technologies > Генераторы > Генераторы высокочастотные

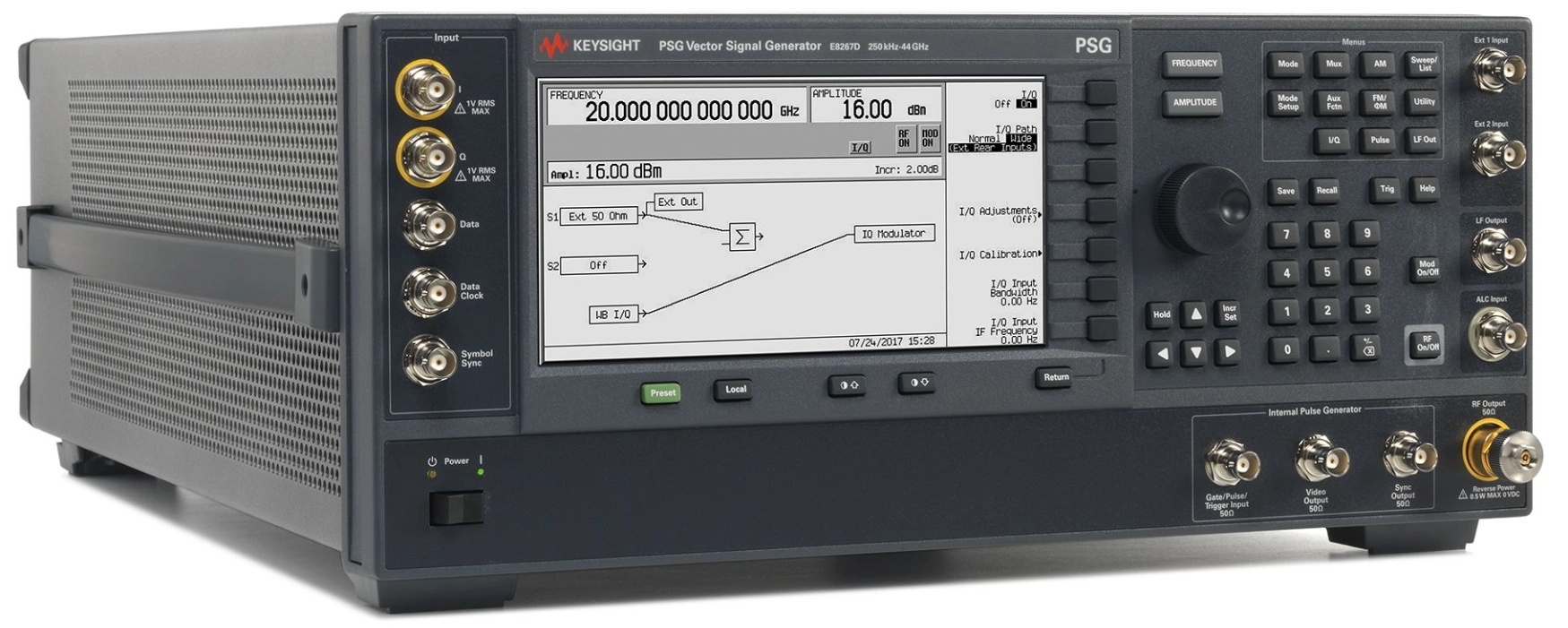

E8267D Векторный генератор сигналов PSG,
от 100 кГц до 44 ГГц

E8267D

Основные возможности и технические характеристики

  • Создание реалистичных широкополосных сигналов РЛС, систем РЭБ и спутниковой связи благодаря эталонным характеристикам и широким функциональным возможностям
  • Моделирование сложной электромагнитной обстановки благодаря полосе модуляции до 4 ГГц
  • Формирование импульсов, задание относительной мощности шума, создание многотоновых сигналов, сигналов беспроводной связи и др. с помощью ПО Signal Studio
  • Лучшее в отрасли значение фазового шума сигнала с одной боковой полосой: –143 дБн/Гц для сигнала 1 ГГц при отстройке 10 кГц

Технические характеристики

Частота от 100 кГц до 44 ГГц; до 1,1 ТГц со смесителями
Опции расширения диапазона частот 13; 20; 31,8; 44 ГГц, до 1,1 ТГц
Уровень производительности ⚫⚫⚫⚫⚫⚪
Выходная мощность на частоте 1 ГГц -130 дБм до +21 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц -143 дБн/Гц
Переключение частоты < 16 мс
Уровень гармоник на частоте 1 ГГц от -28 дБн до -55 дБн
Полоса IQ модуляции, внутренняя/внешняя от 80 МГц до 4 ГГц
Негармонические составляющие на частоте 1 ГГц от -50 дБн до -80 дБн
Режим свипирования
  • Список
  • Пошаговое
  • Линейное
Режим генератора модулирующих сигналов Воспроизведение сигналов и режим реального времени
Программное обеспечение: задачи общего назначения
  • Амплитудная, частотная, фазовая модуляция
  • Входы аналоговых IQ сигналов
  • Произвольное преобразование IQ сигналов
  • Вход цифровых IQ сигналов
  • I/Q сигналы
  • Внесение джиттера
  • Многотоновые сигналы, коэффициент мощности шума
  • Шум (аддитивный белый гауссов шум)
  • Импульсные сигналы
  • Квадратурно-амплитудная модуляция (КАМ)
  • Формирование IQ сигналов в реальном времени
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
ПО: сотовая/беспроводная связь
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • Bluetooth
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • UWB
  • W-CDMA
  • cdma2000
  • cdmaOne
Программное обеспечение: аудио и видео вещание
  • ATSC, ATSC-M/H
  • CMMB
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
ПО:обнаружение/позиционирование/слежение/навигация
  • Сигналы GNSS
  • Радиолокационные системы
  • GPS
Объем памяти для воспроизведения сигналов 64 Мвыб
Частотная модуляция: макс.девиация (несущая 1 ГГц) 2 МГц
Частот. модуляция: полоса частот (девиация 100кГц) от 0 до 10 МГц
Фазовая модуляция: макс. девиация (норм. полоса) от 10 до 1280 рад
Фазовая модуляция: макс. девиация (широкая полоса) 1 рад до 128 рад
Амплитудная модуляция: максимальная глубина 90%
Амплитудная модуляция: полоса частот от 0 до 100 кГц
Наличие измерительных приложений Да
Векторные Да

Подробнее (рус.) pdf
