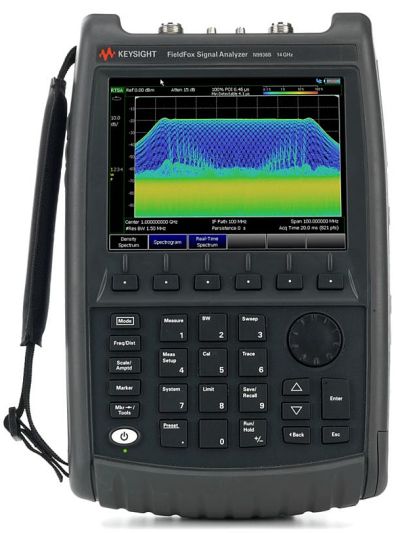

N9936B Портативный анализатор FieldFox, 14 ГГц

Основные возможности

Расширение функциональных возможностей прибора с помощью опций анализатора спектра реального времени или следящего генератора
Высокая точность измерений в режиме анализатора спектра: от ±0,3 дБ, без предварительного прогрева
Захват нестационарных сигналов с помощью функции анализа спектра в режиме реального времени в полосе до 100 МГц
Портативное решение для определения характеристик профиля импульсных сигналов радиолокационных систем
Поддержка измерений «по воздуху» для сигналов стандартов 5GTF и LTE
Идеальный прибор для захвата I/Q данных с целью мониторинга и анализа сигналов
Приемник GPS/GNSS для геопозиционирования и формирования временных меток
Самый легкий в своем классе анализатор «все-в-одном» массой всего 3,3 кг

Технические характеристики

Максимальная частота	14 ГГц
Начальная частота анализатора спектра	5 кГц
Выходная мощность	-
Динамический диапазон	-
Количество встроенных портов	2 порта
Тип прибора	Анализатор спектра
Анализатор антенно-фидерных устройств	Нет
Анализатор спектра	Да (стандартно)
Векторный анализатор цепей	Нет
Дополнительные функции анализатора сигналов	Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) Анализ спектра в режиме реального времени Измерение коэффициента шума Измерения «по воздуху» (OTA)
Системные возможности	Встроенный источник постоянного напряжения Приемник GPS (только встроенный) Функция дистанционного управления
Измерение мощности с помощью USB-измерителя	Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности
Диапазон ослабления аттенюатора (стандарт. компл.)	40 дБ
Шаг ослабления аттенюатора (стандарт. компл.)	5 дБ
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц	-
Средний уровень собственных шумов (1 ГГц)	–163 дБм
Максимальная полоса анализа / пропускания	100 МГц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц	–124 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц	–117 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц	–115 дБн/Гц
Наличие измерительных приложений	Да
Опции расширения полосы анализа	10 МГц (станд.), 40 МГц, 100 МГц
Опции расширения диапазона частот	–
Уровень производительности	⚫⚫⚫⚪⚪⚪
Приложения для сотовой связи	Программа векторного анализа сигналов 89600 VSA Измерения «по воздуху» (OTA) для LTE FDD и 5GTF
Приложения для цифрового видео	Программа векторного анализа сигналов 89600 VSA
Приложения общего назначения	AM/FM - настройка на сигнал и режим прослушивания Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик»
Приложения для систем беспроводной связи	Программа векторного анализа сигналов 89600 VSA
Ручные	Да
Скорость обновления трасс при полосе обзора 100 МГц	25 обновлений в секунду
