Ручной осциллограф U1610A (100МГц)

Осциллографы U1610A являются первыми в мире ручными осциллографами с VGA дисплеем. Эти приборы имеют полосу пропускания 100 МГц и два изолированных входных канала, сертифицированных по CAT III 600 В, что обеспечивает безопасное измерение высокого напряжения без заземления. Максимальный объем памяти составляет 120 тыс. точек, что позволяет захватывать сигналы с широтно-импульсной модуляцией, броски напряжения, сигналы переходных процессов или последовательности запуска двигателя. Дисплей этих приборов похож на дисплеи настольных приборов. Он может иметь два окна с возможностью масштабирования: одно для обзора всей захваченной осциллограммы, а второе — для подробного анализа сигнала в выбранной области.

Возможности:

Безупречная целостность сигнала

  • Полоса пропускания 100 МГц
  • Частота дискретизации до 1 Гвыб./с
  • Объем памяти до 120 тыс. точек
  • Два окна с функцией масштабирования

Преодолеть все трудности

  • Изолированные каналы для поиска неисправностей в сигналах высокого напряжения
  • Возможность наблюдать осциллограммы в любых условиях освещения благодаря трем режимам отображения: в помещениях, вне помещений и в ночное время
  • Цветной жидкокристаллический VGA TFT дисплей высокого разрешения с диагональю 5,7 дюймов (14,5 см) с широкими углами обзора
  • Пользовательский интерфейс на 10 языках
  • Защита по классу IP 41

Несколько приборов в одном

  • Полнофункциональный цифровой мультиметр
  • Встроенный регистратор данных

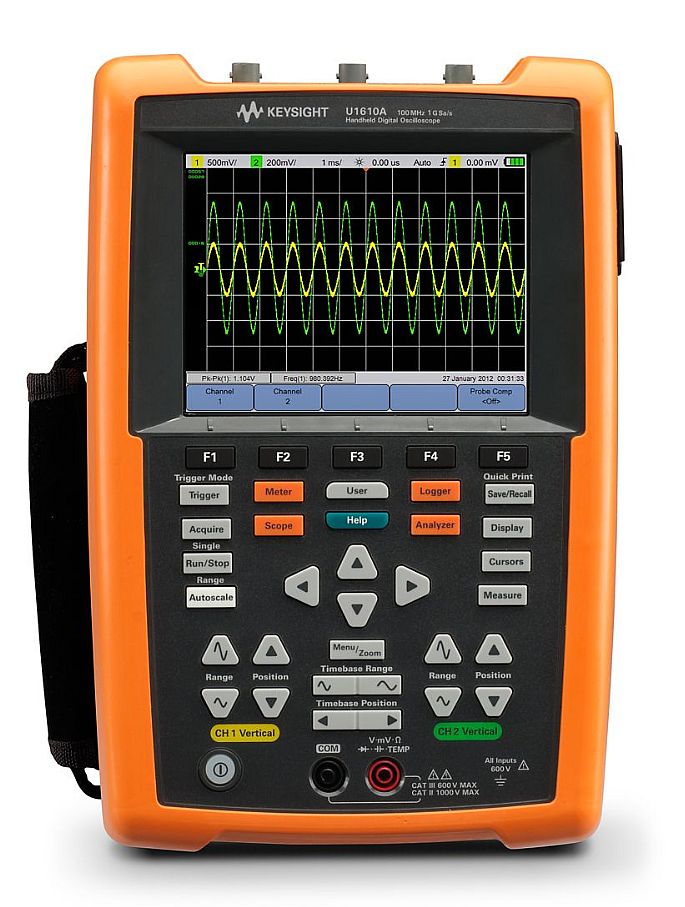

Схема передней панели осциллографа U1610A

Краткие технические характеристики

Дисплей5,7-дюймовый VGA TFT LCD цветной дисплей, разрешение 640х480
Режимы отображенияВ помещении, на улице, режим ночного видения
Полоса пропускания100 МГц
Время нарастания3,5 пс
Частота дискретизации1 Гвыб./с при чередовании каналов, 500 Мвыб./с на всех каналах
Глубина памяти120 Квыб. при чередовании каналов, 60 Квыб. на всех каналах
Число каналов2
Независимые изолированные каналыДа
Коэффициент отклонения2 мВ/дел. – 50 В/дел.
Коэффициент развертки5 нс/дел - 50 с/дел
Связь по входуAC, DC
Максимальное входное напряжениеCAT III 600 В
Режимы запускаПо перепаду, по всплеску, по сигналам CAN/LIN, по ТВ-сигналам (NTSC, PAL, PAL-M, SECAM, HDTV)
БПФДа
Внутренняя память10 настроек и осциллограмм
Функции мультиметра
Разрешение10000 отсчетов
Базовая погрешность0,09% + 2
Запись данныхДо 8 дней
ИнтерфейсUSB 2.0
Время работы от аккумулятора3 часа
Габаритные размеры18,3 см х 27,0 см х 6,5 см
ВесМенее 2,5 кг

Информация для заказа

U1610A2-канальный осциллограф с полосой пропускания 100 МГц

Дополнительные принадлежности

U1560AПассивный пробник 1:1, CAT III 300 В, 45 МГц
U1562AПассивный пробник 100:1, CAT III 600 В, 300 МГц
U1572ALi-Pol аккумуляторная батарея
U1573ALi-Pol аккумуляторная батарея с настольным зарядным устройством
U1575AНастольное зарядное устройство
U1591AМягкая сумка для осциллографа и аксессуаров

Подробнее (рус.) pdf

Подробнее (англ.) pdf
