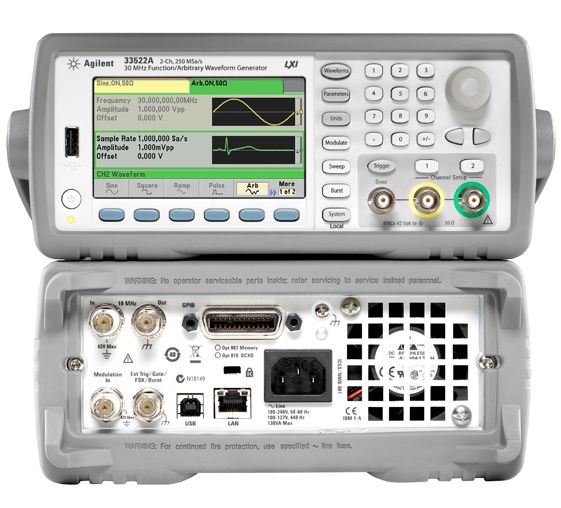

Двоканальний генератор сигналів спеціальної та довільної форми Keysight 33522A
Основні дані
- Діапазон частот для синуса, меандра та імпульсу: 1 мкГц - 30 МГц;
- Кількість вихідних каналів: 2
- Роздільність за частотою: 1 мкГц
- Частота дискретизації: 250 МГц; розрядність ЦАП 16 біт;
- Форми сигналу: синусоїдальний, прямокутний, пила, трикутник, гауссів шум, ПСП, постійне зміщення, довільні форми (10 вбудованих + редагування власних)
- Пам'ять форми сигналу: 1 M точок (опціонально: 16 М);
- Режими: АМ, ЧМ, ФМ, ЧМн, двопозиційна ФМн, ШІМ, SUM, пакетний режим, ГХЧ
- Інтерфейси: LAN, USB (опціонально: GPIB)
- Вхід зовнішньої модуляції, вхід зовнішньої опорної частоти
- Зв'язок за частотою та амплітудою, диференціальні або комбіновані виходи
- генерування синусоїдальних, прямокутних та імпульсних сигналів у смузі до 30 МГц
- джитер менше 40 пс і сумарний коефіцієнт гармонік менше 0,4% забезпечують високу якість сигналу
- частота дискретизації 250 Мвиборок/с при квантуванні 16 біт забезпечує високу часову роздільну здатність довільних сигналів
- побудова сигналів довільної форми по точках забезпечує точне відтворення заданої користувачем форми сигналу
- Варіант з пам'яттю для сигналу довільної форми, 16 Мвибірок/канал
- Великий кольоровий графічний дисплей, на якому відображаються режими роботи приладу, параметри генерованого сигналу і форма сигналу в графічному вигляді
- термостабілізований генератор (TCXO) у стандартній комплектації та додатковий термостатований генератор (OCXO) забезпечують високу стабільність генерованих сигналів
- Відповідає специфікації стандарту LXI, клас C. Оснащений інтерфейсами USB і LAN для швидкого і легкого під'єднання до комп'ютера або до мережі. Може додатково встановлюватися інтерфейс GPIB.
Технічні дані 33522A:
| Параметри | Значення | |
| Вихідні параметри | Число каналів | 2 |
| Частотний діапазон | 1 мкГц - 30 МГц | |
| Роздільність | 1 мкГц | |
| Вихідний рівень | 1 мВ…10 В пік-пік на навантаженні 50 Ом 2 мВ…20 В пік-пік на відкритому вході |
|
| Похибка встановлення частоти | ±2x10-6 | |
| Роздільна здатність ЦАП | 16 біт | |
| Частота дискретизації | 250 МГц | |
| Синусоїда | Похибка встановлення рівня на 1 кГц | ±(1%+1 мВ) |
| Нерівномірність АЧХ відносно 1 кГц | 0,1 дБ при f <100 кГц, 0,15 дБ при 100 кГц … 5 МГц, 0,3 дБ при 5 МГц … 20 МГц, 0,4 дБ при 20 МГц … 30 МГц |
|
| Коефіцієнт гармонік | ≤ -70 дБн (0,04%) до 20 кГц, <-65 дБн до 100 кГц, < -50 дБ до 1 МГц, <-40 дБн до 20 МГц, <-35 дБн до 30 МГц |
|
| Постійне зміщення | Діапазон зміщення | ±5 В на навантаженні 50 В (пікове значення AC+DC) ±10 В на відкритому виході |
| Похибка встановлення | ±1% | |
| Меандр | Частотний діапазон | 1 мкГц – 30 МГц |
| Час наростання/спаду | 8,4 нс | |
| Викид | <2% | |
| Перестроювана шпаруватість | 0,01% - 99,99% | |
| Похибка встановлення шпаруватості | ±1% | |
| Джитер | < 40 пс | |
| Пила, трикутник | Діапазон частот | 1 мкГц – 200 кГц |
| Нелінійність | <0,05% | |
| Перестроювана шпаруватість | 0,0 – 100,0% | |
| Імпульс | Діапазон частот | 1 мкГц – 30 МГц |
| Тривалість імпульсу | Від 16 нс | |
| Перенастроюваний час наростання | 8,4 нс - 1 мкс | |
| Викид | <2% | |
| Джитер | <40 пс | |
| Шум | Смуга частот (білий шум) | 1 мГц - 30 МГц |
| Довільна форма | Діапазон частот (-3 дБм) | до 40 МГц |
| Довжина пам'яті | 8 - 1 M точок (опція: до 16 М) | |
| Вбудовані сигнали | Наростаюча та спадаюча експонента, кардіосигнал, синус зі зміщенням (на половину амплітуди), дзвоноподібний імпульс, спадаюча пила, та ін. (10 форм) | |
| АМ, ЧМ | Джерело модуляції | Зовнішній/ внутрішній |
| Девіація частоти | 1 мкГц - 15 МГц, роздільність 1 мкГц | |
| Коефіцієнт АМ | 1 - 120 % (АМ); роздільність 0,01 % | |
| ФМ | Джерело модуляції | Зовнішній/внутрішній |
| Девіація фази | 0° - 360°, роздільність 0,1 | |
| ЧМН | Джерело модуляції | Зовнішній/внутрішній |
| Діапазон | 0 Гц - 1 МГц | |
| Двох-позиційна ФМН | Джерело модуляції | Зовнішній/внутрішній |
| Діапазон | 0 - до 1 МГц | |
| Фазовий зсув | 0° - 360°, роздільність 0,1 | |
| ШІМ | Джерело модуляції | Зовнішній/внутрішній |
| Девіація імпульсу | 0% - 100%; роздільність 0,1 % | |
| Пакетний режим | Форми сигналів | Синус, прямокутний, пила, трикутний, довільний (СДФ), імпульс, шум |
| Види запуску | За лічильником (від 1 до 108 імпульсів або нескінченно), за стробімпульсом | |
| Початкова/кінцева фаза | -360° - 360°, роздільність 0,1 | |
| Джерело запуску | Зовнішній/ внутрішній | |
| ГХЧ | Форми несучої | Синус, меандр, імпульс, пила, трикутник |
| Діапазон частот | такий самий, як у основного сигналу (зростання або спадання) | |
| Час хитання | Лінійний: 1 мс – 3600 с, роздільність 1 мс; 3601 с – 250000 с, роздільність 1 с Логарифмічний: 1мс - 500 с |
|
| Тип хитання | Зростання або спадання | |
| Закон хитання | Лінійний, логарифмічний, користувацький (до 128 частот) | |
| 2-х канальні характеристики | Режими роботи | Незалежний, режим об'єднання, комбінов. (Кан1 + Кан2), рівний (Кан1 = Кан2), диференційний (Кан1 = - Кан2) |
| Параметри режиму об'єднання | Об'єднання відсутнє, об'єднання частоти та/або амплітуди, та/або зміщення | |
| Різниця фаз | 0° - 360°, роздільність 0,1 | |
| Час. затримка між каналами | < 400 пс | |
| Загальні дані | Екран | Діагональ 11 см, роздільність 480x272 |
| Інтерфейс | LAN, USB 2.0, GPIB | |
| Пам'ять | 64 МБ (сигнал СДФ + профілі) | |
| Напруга живлення | 100…240 В (-5%; +10%)/ 50 Гц; 100…120 В (±10%)/ 400 Гц | |
| Габаритні розміри | 261 x 104 x 303 мм | |
| Маса | 3,3 кг | |
| Комплект поставки | Шнур живлення (1), посібник з експлуатації, програмне забезпечення | |
| Опції | № 002 - 16 МБ довжина пам'яті СДФ № 010 - термостатований опорний генератор № 400 - інтерфейс GPIB |
|
