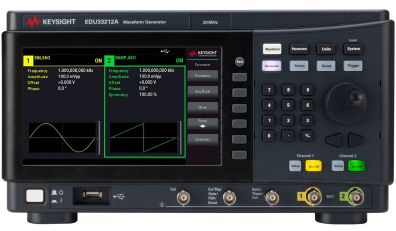

EDU33212A Генератор функціональний 20 МГц, 2 канали
Виняткова цілісність сигналів популярних форматів
Генератор сигналів стандартної/довільної форми серії EDU33210 є частиною сімейства Keysight Smart Bench, що поєднує чотири унікальні прилади з єдиним потужним графічним інтерфейсом для підключення, керування та захоплення результатів вимірювань. Він поставляється з програмним забезпеченням PathWave BenchVue Waveform Builder.
Отримайте генератор сигналів стандартної форми з максимальною стабільністю та мінімальними спотвореннями у своєму класі. Він пропонує такі функції:
Основні можливості
- Програмне забезпечення Keysight PathWave BenchVue для дистанційного керування приладом
- Вхідні та вихідні інтерфейси USB та LAN для віддаленого доступу
- Синусоїдальні та прямокутні сигнали частотою до 20 МГц
- Пилоподібний, трикутний та шумоподібний сигнали, імпульси з регульованою тривалістю перепадів та постійна напруга
- Шість вбудованих типів модуляції та 17 популярних форматів сигналів для імітації реальних сигналів у процесі тестування
- 7-дюймовий кольоровий дисплей для одночасного налаштування параметрів, перегляду та редагування сигналів
- 16-розрядний ЦАП для створення сигналів довільної форми з пам'яттю до 8 млн. вибірок на канал
Простий збір та аналіз даних

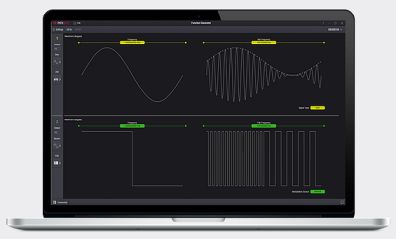

ПЗ генерування сигналів PathWave BenchVue для ПК дозволяє задавати на генераторах серії Smart Bench Essentials властивості створюваних сигналів і завантажувати сигнали довільної форми з файлів.
- Спрощення реєстрації даних, отримання знімків екранів та визначення стану системи.
- Збереження та відтворення конфігурацій приладів для відтворюваних результатів вимірювань.
- Швидкий експорт даних у потрібному форматі.
Серія Smart Bench Essentials
Генератори сигналів стандартної форми серії EDU33210A входять до сімейства Smart Bench Essentials, що складається з чотирьох приладів професійного класу: цифрового мультиметра, джерела живлення, генератора сигналів та осцилографа. Ви також отримуєте потужне потужне програмне забезпечення для дистанційного доступу та технічну підтримку у режимі 24 x 7 за програмою KeysightCare. Програмне забезпечення PathWave дозволяє використовувати можливості чотирьох приладів у єдиному програмному інтерфейсі. Просте налаштування забезпечує швидке керування вимірювальним обладнанням.
Прилади сімейства Smart Bench Essentials поставляються з інтуїтивно зрозумілими програмними засобами для відстеження стану та дотримання графіку технічного обслуговування. Ви отримуєте можливість спільного тестування, аналізу та використання результатів вимірювань, перебуваючи в одній кімнаті з колегами або у будь-якій точці світу.
Основні характеристики
| Максимальний діапазон частот | 20 МГц |
| Максимальна довжина сигналу довільної форми | 1 Мвиб. |
| Максимальна частота дискретизації | 250 Мвиб./с |
| Сумарний коефіцієнт гармонік | 0,075 % (тип.) |
Функціональні можливості
| Максимальна частота | 20 МГц |
| Кількість каналів | 2 |
| Вбудовані сигнали стандартної форми | Синус, прямокутний, пилоподібний, трикутний, імпульсний, гауссів шум, псевдовипадкова двійкова послідовність (ПВДП), напруга постійного струму |
| Вбудовані сигнали довільної форми | Кардіосигнал, з експоненціальним фронтом або зрізом, дзвоноподібний імпульс, гаверсинус, функція Лоренца (Lorentz), похідна від функції Лоренца (D-Lorentz), пилкоподібний з негативним нахилом, sin(x)/x |
| Сигнали довільної форми, що визначаються користувачем | До 8 Мвиб на канал, до 1 Мвиб на сигнал |
| Режими роботи | Безперервна генерація, модуляція, свіпування частоти, пакетний режим зі стробуванням |
| Види модуляції | AM, ЧМ, ФМ, ЧМн, двійкова ФМн, ШІМ |
Інформація для замовлення
| Номер моделі | Опис |
| EDU33211A / EDU33212A | Генератор сигналів стандартної / довільної форми, 20 МГц, 1 канал / 2 канали |
| BV0002B | Ліцензія на програмне забезпечення PathWave BenchVue Function Generator |
