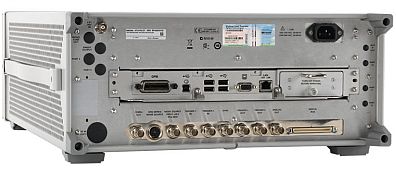

N9038A Приймач MXE для вимірювання ЕМП, від 3 Гц до 44 ГГц
Можливості
- Діапазон частот від 3 Гц до 3,6 ГГц, 8,4 ГГц, 26,5 ГГц або 44 ГГц
- Смугові фільтри відповідно до CISPR 200 Гц, 9 кГц, 120 кГц і 1 МГц; стандарт MIL-STD і смугові фільтри, ширина яких збільшується з кроком 10%.
- Широка низка діагностичних інструментів, зокрема застосунок для вимірювання ЕМС
- Швидкий перехід між режимами приймача ЕМП і аналізатора спектру
Характеристики
- Відповідає вимогам CISPR 16-1-1 2010 для приймачів ЕМП
- ± 0,78 дБ абсолютна похибка за амплітудою на частоті 1 ГГц
- -163 дБм середній рівень власного шуму (DANL) з передпідсилювачем
- Фазовий шум -103 дБс/Гц за відстройки 10 кГц на центральній частоті 1 ГГц
Вимірювальні застосунки та програмне забезпечення
- Застосунок для вимірювання ЕМП (входить у стандартну поставку) пропонує детектори, що працюють у режимі реального часу, списки сигналів, таблиці сканування, обмежувальні лінії та поправочні коефіцієнти
- Сумісність з командною мовою SCPI (входить у стандартну поставку) забезпечує можливість емулювати аналізатори спектру R&S FSP/FSU/FSE
- Застосунок для вимірювання фазових шумів підтримується додатковими вимірювальними застосунками, які скоро будуть випущені
- Поліпшення аналізу за допомогою функцій маркерів, зміни масштабу смуги огляду, зонування смуги огляду, і спектрограм
Інтерфейс автоматизації та комунікації
- Сумісність зі стандартом LXI class C, SCPI і IVI-COM
- USB 2.0, 1000Base-T LAN, GPIB
- Загальний для серії X інтерфейс користувача/Відкрита операційна система Windows XP
Опис
Висловіть своє розуміння за допомогою MXE
Коли Ви тестуєте новий продукт, то конструктори розраховують на Ваші експертні знання та поради. Ось чому Keysight MXE більше, ніж просто CISPR-сумісний приймач ЕМП - це аналізатор сигналів серії X, що може запускати різні вимірювальні застосунки та розвиватися в міру зміни технології. MXE доповнює Ваші знання можливостями, які допоможуть Вам показати конструкторам, що дійсно відбувається в їхніх пристроях. Оснастіть Вашу лабораторію приймачем/аналізатором MXE - і висловіть своє розуміння.
Основні факти:
- "Один корпус" і повна сумісність з CISPR 16-1-1 2010 до 26.5 ГГц!
- Це також аналізатор сигналів X-серії: висока точність, чутливість і можливість запуску вимірювальних застосунків X-серії! (Аналіз спектру/сигналу, застосунок для вимірювання фазового шуму, VSA-B...)
- Найбільш повна ідентифікація та характеризація сигналів за допомогою застосунків EMC, єдина в галузі функція стрічкової діаграми та Enhanced Display Package (пакет покращеного відображення) - ВСЕ У СТАНДАРТНІЙ ПОСТАВЦІ!
Основні переваги порівняно з конкурентом (R&S ESU)
- Є аналізатором сигналу X-серії! Це означає, що Ви також отримуєте повнофункціональний аналізатор сигналів, технологію компенсації власних шумів Noise Floor Extension (так!), доступ до застосунків (фазовий шум), модернізований процесор (готовність до майбутнього) та багато іншого!
- Економія часу і більша достовірність вимірювань, що забезпечуються цифровою ПЧ. ESU ДОСІ НЕ МАЄ цифрової ПЧ - це означає, що Ви маєте заново налаштовувати опорний рівень щоразу, коли сигнал виходить за межі екрану.
- Краще розуміння сигналів за допомогою функції стрічкової діаграми і пакета поліпшеного відображення Enhanced Display Package в стандартній поставці!
