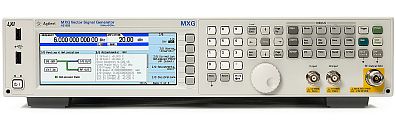

N5182B Векторный генератор ВЧ сигналов MXG серии X
- Диапазон частот: от 9 кГц до 3 ГГц или 6 ГГц
- Уровень выходного сигнала: +24 дБм на частоте до 3 ГГц с использованием электронного аттенюатора
- Фазовый шум: –146 дБн/Гц для сигнала 1 ГГц при отстройке 20 кГц
- Мощность в соседнем канале: менее –73 дБн (для сигнала W-CDMA, 64 DPCH); модуль вектора ошибок: менее 0,4% (для сигнала 802.11ac, 160 МГц)
- Аналоговая модуляция: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ)
- Многофункциональный генератор с диапазоном частот до 10 МГц; низкочастотный выход
- Цифровое пошаговое свипирование и свипирование по списку
- l/Q модуляция: ASK, FSK, MSK, PSK, QAM
- Встроенный НЧ генератор с полосой 160 МГц (неравномерность ±0,2 дБ): сигналы произвольной формы, I/Q сигналы в реальном времени
- Объем памяти: до 1 Гвыб. для воспроизведения формы сигналов, 30 Гбайт встроенной или 8 Гбайт внешней памяти для хранения сигналов
- Создание сигналов произвольной формы и сигналов в реальном времени с помощью ПО Signal Creation: LTE, HSPA+, WLAN, GNSS, DVB и др.
- Генерация многоканальных модулирующих сигналов, сигналов цифрового ввода/вывода, ВЧ замираний в системах MIMO с помощью генератора модулирующих сигналов и эмулятора канала N5106A PXB
- Интерфейсы 100BaseT LAN, LXI, USB 2.0 и GPIB
- Поддержка команд SCPI, драйверов IVI-COM и MATLAB
- Обратная совместимость со всеми генераторами сигналов Agilent серий ESG, MXG, PSG и 8648х
- Совместимость с преобразователями мощности Agilent с шиной USB
Векторные генераторы
Генераторы векторные серии MXG N5182A
Русское руководство пользователя
Обзор генераторов серии MXG (рус)
- Диапазон частот от 100 кГц до 3 и 6 ГГц
- Уровень выходного сигнала от -127 дБм до +13 дБм с погрешностью ± 0,6 до 1,7 дБ
- Разрешающая способность 0,01 Гц
- Скорость переключения < 1,2 мс
- Фазовые шумы: -121 dBc/Hz (на 1ГГц)
- Уровень побочных составляющих: для гармонических < -30 dBc, для негармонических < -42 dBc
- Полоса I/Q модуляции 160 МГц.
- 16-разрядный ЦАП для расширения динамического диапазона.
- Память НЧ сигнала 320 Мбайт.
- Энергонезависимая память хранения НЧ сигналов 500 Мбайт.
- Дифференциальные и несимметричные I/Q выходы.
- Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ)
- ПО Signal Studio для создания сигналов W-CDMA, WiMAX, cdma2000® & 1xEV-DO, GSM/EDGE, WLAN.
- Интерфейсы LAN, GPIB и USB 2.0.

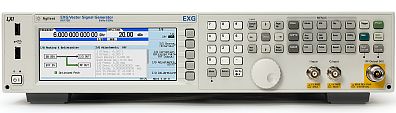

N5172B Векторный генератор ВЧ сигналов EXG серии X
- Диапазон частот: от 9 кГц до 3 ГГц или 6 ГГц
- Уровень выходного сигнала: +21 дБм на частоте до 3 ГГц с использованием электронного аттенюатора
- Скорость переключения: менее 900 мкс при одновременном переключении частоты и амплитуды
- Мощность в соседнем канале: менее –73 дБн (для сигнала W-CDMA, 64 DPCH); модуль вектора ошибок: менее 0,4% (для сигнала 802.11ac, 80 МГц)
- Аналоговая модуляция: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ)
- Многофункциональный генератор с диапазоном частот до 10 МГц; низкочастотный выход
- Цифровое пошаговое свипирование и свипирование по списку
- l/Q модуляция: ASK, FSK, MSK, PSK, QAM
- Встроенный НЧ генератор с полосой до 120 МГц (неравномерность ±0,2 дБ): сигналы произвольной формы, I/Q сигналы в реальном времени
- Объем памяти: до 512 Мвыб. для воспроизведения формы сигналов, 30 Гбайт встроенной или 8 Гбайт внешней памяти для хранения сигналов
- Создание сигналов произвольной формы и сигналов в реальном времени с помощью ПО Signal Creation: LTE, HSPA+, WLAN, GNSS, DVB и др.
- Генерация многоканальных модулирующих сигналов, сигналов цифрового ввода/вывода, ВЧ замираний в системах MIMO с помощью генератора модулирующих сигналов и эмулятора канала N5106A PXB
- Интерфейсы 100BaseT LAN, LXI, USB 2.0 и GPIB
- Поддержка команд SCPI, драйверов IVI-COM и MATLAB
- Обратная совместимость со всеми генераторами сигналов Agilent серий ESG, MXG, PSG и 8648х
- Совместимость с преобразователями мощности Agilent с шиной USB
Генераторы векторные N5162A серии ATE MXG
Снят с производства 2013г.
- Серия, оптимизированная для автоматизации измерений. Управление приборами с ПК. Отсутствие дисплея и органов управления минимизирует стоимость.
- Диапазон частот от 100 кГц до 3 или 6 ГГц (N5162A-503 и N5162A-506 соответственно)
- Встроенный широкополосный генератор функций (100МГц ЦАП, до 125 Мвыб./с)
- Память до 64 Мвыб для воспроизведения сигналов и 800 Мвыб для хранения
- ПО Signal Studio для создания сигналов (WLAN, WiMAX., W-CDMA, cdma2000°, GSM, TD-SCDMA и др.)
- Уровень выходного сигнала от -127 до +13 dBm
- Быстрая скорость переключения: до 1,2 мс в режиме SCPI, 900 мкс при генерации по списку частот
- Виды модуляции(опционально): амплитудная (АМ), частотная (ЧМ), фазовая (ФМ) и импульсная (ИМ)
- Уровень фазовых шумов < -116 дБн/Гц на отстройке 20 кГц от несущей (1 ГГц)
- Интерфейсы GPIB, LAN и USB 2.0
- Совместимы со стандартом LXI класса С
Генераторы векторные серии E4438C
- Диапазон частот: от 250кГц до 1, 2, 3, 4 и 6 ГГц.
- Разрешающая способность по частоте: 0,01 Гц.
- Полоса модуляции 160 МГц.
- 16-разрядный ЦАП для расширения динамического диапазона.
- Память НЧ сигнала 320 Мбайт.
- Энергонезависимая память хранения НЧ сигналов 6 Гбайт.
- Дифференциальные и несимметричные I/Q выходы.
- Набор настроек I/Q: усиление, постоянное смещение, устранение рассогласования квадратурного канала.
- Запоминание и воспроизведение настроек прибора.
- Интерфейсы 10BaseT LAN и GPIB
Генераторы векторные серии E8267D
- Диапазон частот: от 250кГц до 20, 31,86 и 44 ГГц.
- Первый генератор сигналов СВЧ с встроенной векторной модуляцией до 44 ГГц.
- Полоса модуляции внутреннего генератора НЧ достигает 80 МГц.
- Внешние входы I/Q обеспечивают полосу модуляции 160 МГц и 2 ГГц (fc >3,2 ГГц).
- Гибкое планирование последовательностей форм сигналов.
- Гибкие форматы аналоговой модуляции: AM, ЧM, ФM и ИМ.
- Модуляция короткими импульсами (20 нс) с нижней границей до 10 МГц.
- Характеристики фазового шума с опцией E8267-UNX:
- 111 дБс/Гц при отстройке 100 Гц и
- 133 дБс/Гц при отстройке 10 кГц на частоте несущей 1 ГГц.
- Наивысший в отрасли уровень выходной мощности.
- Плавное свипирование и возможность подключения к скалярному анализатору.
- Наличие универсальных средств создания формы сигналов и программы их коррекции.
