Набор антенн AK-521F-7 (25 МГц - 7 ГГц)

Набор антенн AK-521F-7 - A.H.Systems

Описание комплекта AK-521F-7

Комплект AK-521F-7 от A.H.Systems предоставляет мобильное и недорогое решение для широкополосных антенных измерений.

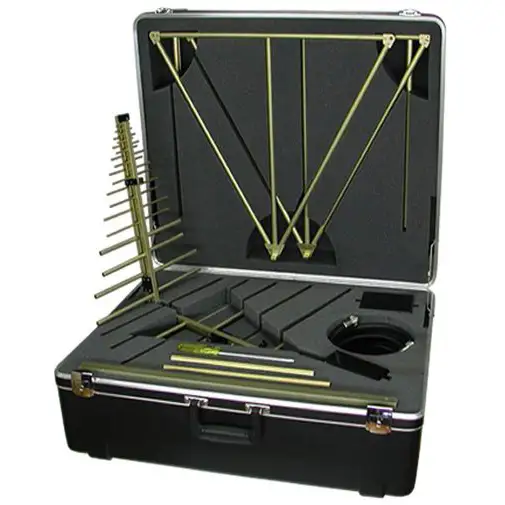

Данный набор включает: билогопериодическую антенну и штатив к ней, кабель, транспортировочный кейс.

При разборе комплекта после проведения испытаний билогопериодическая антенна складывается пополам.

Каждый элемент набора антенны имеет свой отсек в кейсе, что гарантирует на сто процентов их сохранность.

Отличные характеристики антенны (широкая полоса: 25-7000 МГц) и удобные приспособления набора AK-521F-7 позволяют успешно проводить тесты на помехозащищенность и проверку на соответствие стандартам: Tempest, FCC, MIL-STD, VDE.

Особенности AK-521F-7

  • Диапазон частот: 25 МГц - 7 ГГц.
  • Тип антенны: билогопериодическая, раскладная.
  • Работа антенны: на прием, на передачу.
  • Конструкция: надежная, высокопрочная.
  • Тесты на соответствие: Tempest, VDE, MIL-STD, FCC.
  • Состав набора: кабель, антенна, штатив для антенны, транспортировочный кейс.
  • Индивидуальная калибровка оборудования.
  • Вес комплекта AK-521F-7: 11,8 кг.
  • Гарантия: 3 года.

Комплектация набора антенн AK-521F-7

Состав комплекта Частотный диапазон Описание набора
SAS-521F-7 25 МГц – 7 ГГц Антенна билогопериодическая, разборная
SAC-211 до 10 ГГц Кабель RG-214 3 м, N(m) - N(m)
BTE-510 Штатив для билогопериодической антенны, выдвижной
TSC-521F Кейс для антенны, транспортировочный, 71см х 58см х 25см

Рекомендуемые принадлежности

  • PAM-0207 - Предусилитель (20 МГц – 7 ГГц, усиление 30 дБ).
  • SAC-211-0.5 - Кабель (до 10 ГГц).
  • ATU-510 - Штатив для антенны, деревянный.
  • AEH-510 - Головка вращающаяся, угол и азимут.
  • TCC-510 - Кейс для штатива, 116х20 см, 3 кг.

Технические характеристики (англ.) pdf
