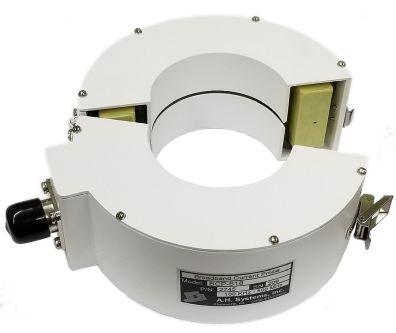

Токовый пробник BCP-618 (100 кГц - 500 МГц)

Токовый пробник BCP-618 - A.H.Systems

Этот пробник можно использовать для измерения малых радиочастотных токов в базовой конфигурации и импульсных токов в широким диапазоне значений.

Особенности

  • Диапазон частот: от 100 кГц до 500 МГц
  • Индивидуальная калибровка
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

Проводимые токи можно измерять без прямого контакта с проводником или металлической поверхностью с помощью токового пробника (токоизмерительных клещей). Токовый пробник BCP-618 предназначен для того, чтобы позволить измерителям напряженности поля, анализаторам спектра и другим приборам с сопротивлением 50 Ом измерять количественные параметры тока. Измерения можно проводить на одножильных и многожильных кабелях, заземляющих и соединительных шинах, экранированных кабелепроводах и коаксиальных кабелях.

Для простоты и удобства проведения измерений во всех наших токовых пробниках используется конструкция разъемного типа с зажимом. Каждый токовый пробник, легкий и малогабаритный, изготавливается в соответствии со строгими стандартами, что обеспечивает повторяемость результатов.

Характеристики пробника

Диапазон частот100 кГц - 500 МГц
Передаточный импеданс (ZT)8 Ом номинальный
Макс. первичный ток
(от пост. тока до 400 Гц)
350 А
Макс. первичный непрерывный ток60 А
Тип разъема пробникаN (F)
Апертура (диафрагма)2,6" (66 мм)
Диаметр5,27" (134 мм)
Ширина2,15" (54,6 мм)
Вес2,46 кг
