Активная штыревая / 12-дюймовая рамочная антенна EHA-51B с питанием от батареи

Антенна EHA-51B - A.H.Systems

Антенна EHA-51B от компании A.H. Systems представляет собой активную приёмную антенну общего назначения. Она объединяет в себе штыревую и рамочную антенны, предназначенные для измерений магнитных и электрических полей.

Особенности

  • Широкий диапазон частот от 1 кГц до 60 МГц
  • Индивидуальная калибровка
  • Тестирование на соответствие стандартам FCC, MIL-STD, VDE и TEMPEST
  • Прочная конструкция
  • Питание от батареи обеспечивает повышенную мобильность

Описание

Антенна EHA-51B от компании A.H. Systems - это активная универсальная антенна, работающая только на прием на частотах от 1 кГц до 60 МГц. Эта антенна имеет переключаемый вход, позволяющий использовать ее как штыревую или рамочную антенну.

В качестве штыревой антенны она идеально подходит для сканирования электрических полей в своем частотном диапазоне с мгновенной полосой пропускания (без перестройки) и может работать с любым приемником, имеющим входной импеданс 50 Ом.

В режиме рамочной антенны EHA-51B работает как активная приемная антенна для измерений магнитного поля. Эта рамочная антенна идеально подходит для измерения уровня излучаемых помех и имеет сбалансированный экран Фарадея для уменьшения чувствительности к электрическому полю, что обеспечивает чистоту измерения магнитного поля.

Она подходит для проведения испытаний на соответствие стандартам MIL-STD, VDE и TEMPEST, обеспечивая надежные и воспроизводимые измерения.

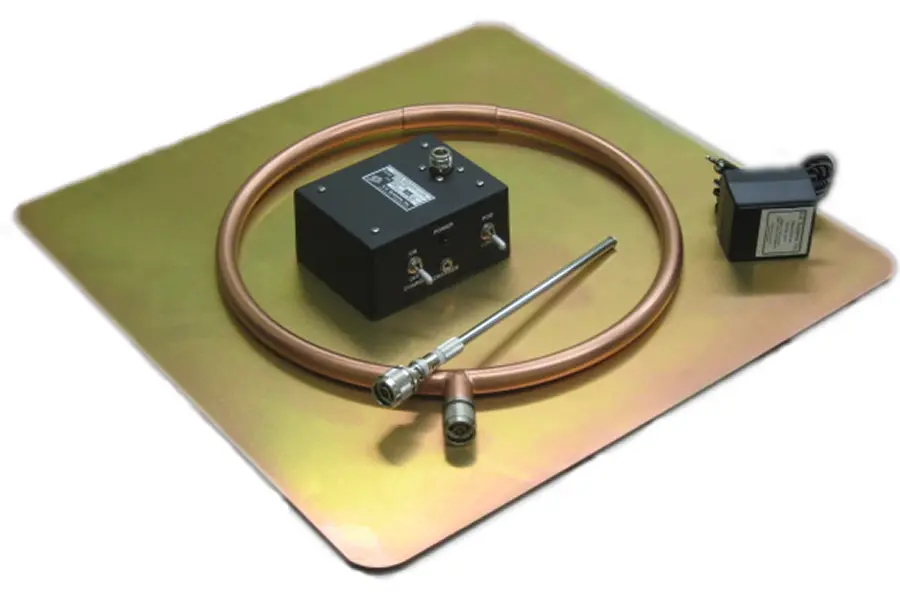

Комплектация:

  • Переключаемый предусилитель/согласующая цепь
  • 12-дюймовая экранированная рамочная антенна
  • Телескопическая штыревая антенна
  • Зарядное устройство
  • ADP-201 Адаптер BNC(f) на N(m)
  • Руководство по калибровке антенны

Технические характеристики антенны

  • Диапазон частот: от 1 кГц до 60 МГц
  • Импеданс: 50 Ом
  • Разъем: BNC, гнездо
  • Крепление: резьба 1/4 x 20, внутренняя
  • Размеры отражающей поверхности: 18 дюймов x 18 дюймов
