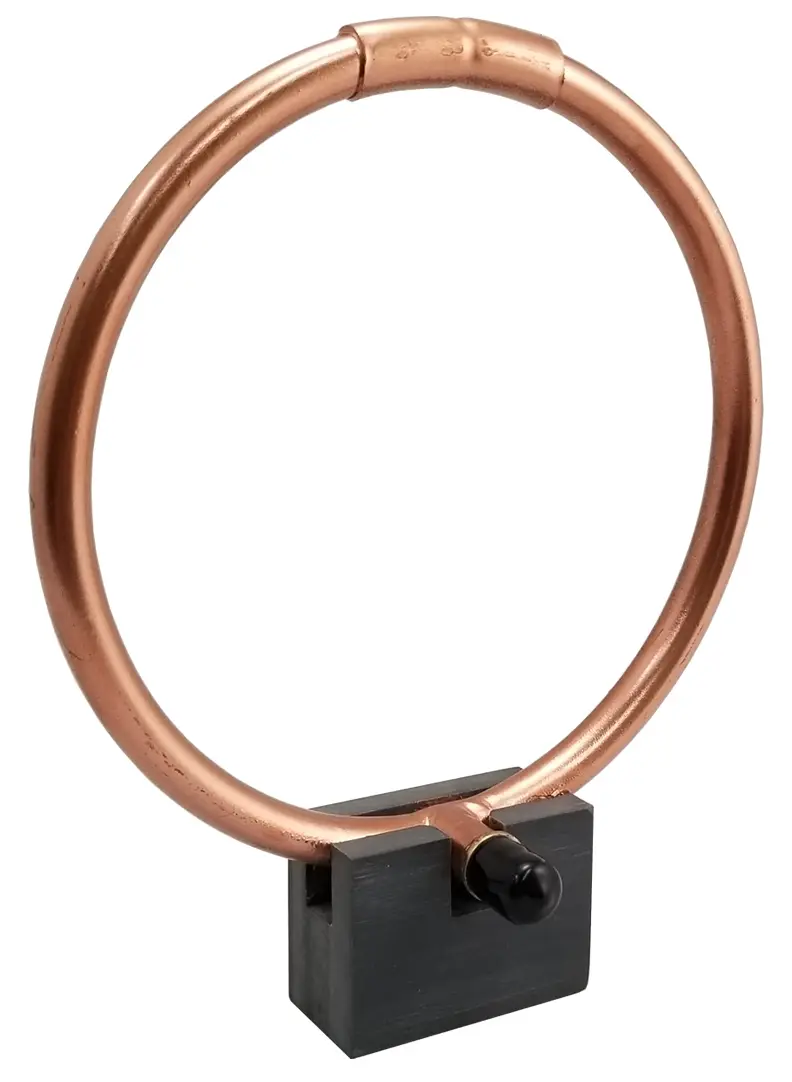

Пассивная рамочная антенна SAS-560

Антенна SAS-560 - A.H.Systems

Данная рамочная антенна предназначена для проведения испытаний низкочастотных магнитных полей в соответствии с требованиями MIL-STD-461.

Особенности

  • От 20 Гц до 1 МГц
  • Индивидуальная калибровка
  • MIL-STD-461 RE101
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

Пассивная рамочная антенна SAS-560 разработана для тестирования по стандарту MIL-STD-461 RE101. Антенна содержит 36 витков, заключенных в электростатически экранированную рамку. Диаметр рамки составляет 5 1/4 дюйма (13,3 см), сопротивление постоянному току — около 10 Ом.

Пассивная рамочная антенна является оптимальным решением для широкого спектра испытаний магнитного поля. Она может использоваться как в составе набора для измерения эффективности экранирования по стандартам MIL-STD 285 и NSA 65-6, так и индивидуально для удовлетворения специфических требований. Это эффективное и недорогое решение.

Технические характеристики антенны

  • Диапазон частот: от 20 Гц до 1 МГц
  • Количество витков: 36
  • Сопротивление провода: 10 Ом (номинальное)
  • Индуктивность провода: 340 мкГн (номинальная)
  • Тип провода: литцендрат 7-41
  • Экранирование: электростатический экран (Фарадея)
  • Разъем: BNC, гнездо
  • Диаметр рамки: 5 1/4 дюйма (13,3 см)
  • Вес: 0,2 фунта (0,09 кг)

Технические характеристики (англ.) pdf
