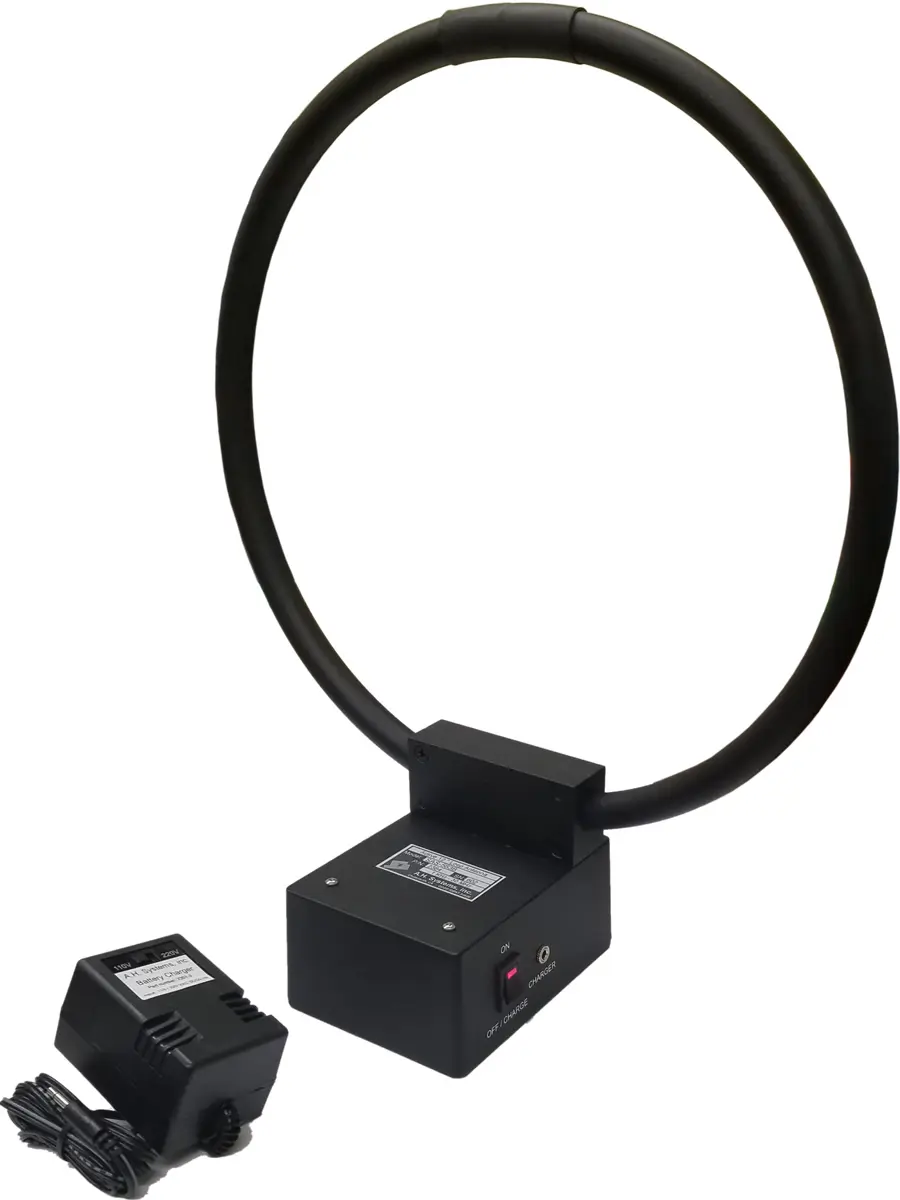

Активная рамочная антенна SAS-563B

Антенна SAS-563B - A.H.Systems

Широкополосная рамочная антенна диаметром 12 дюймов (30,5 см) с предусилителем предназначена для точных измерений магнитного поля.

Особенности

  • От 1 кГц до 30 МГц
  • Индивидуальная калибровка
  • Тестирование на соответствие стандартам FCC, MIL-STD, VDE и TEMPEST
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

Активная рамочная антенна SAS-563B защищена от электрической составляющей путем заключения проводящей рамки в цельнометаллический экран. Это обеспечивает измерение выходного напряжения только от магнитной составляющей электромагнитного поля.

Из-за относительно больших длин волн в данном диапазоне и стандартного расстояния тестирования соотношение 377 Ом для электрического поля (E-поля) может не соблюдаться. Для точных измерений E-поля рекомендуется использовать высокоимпедансную штыревую антенну.

Технические характеристики антенны

  • Диапазон частот: от 1 кГц до 30 МГц
  • Импеданс: 50 Ом
  • Экранирование: электростатический экран (Фарадея)
  • Разъем: BNC, гнездо
  • Крепление: резьба 1/4 x 20, внутренняя
  • Диаметр рамки: 12 дюймов (30,5 см)
  • Вес: 2,5 фунта (1,13 кг)
  • Поставляемые принадлежности: зарядное устройство (арт. 2351)

Технические характеристики (англ.) pdf
