Пассивная рамочная антенна SAS-563P

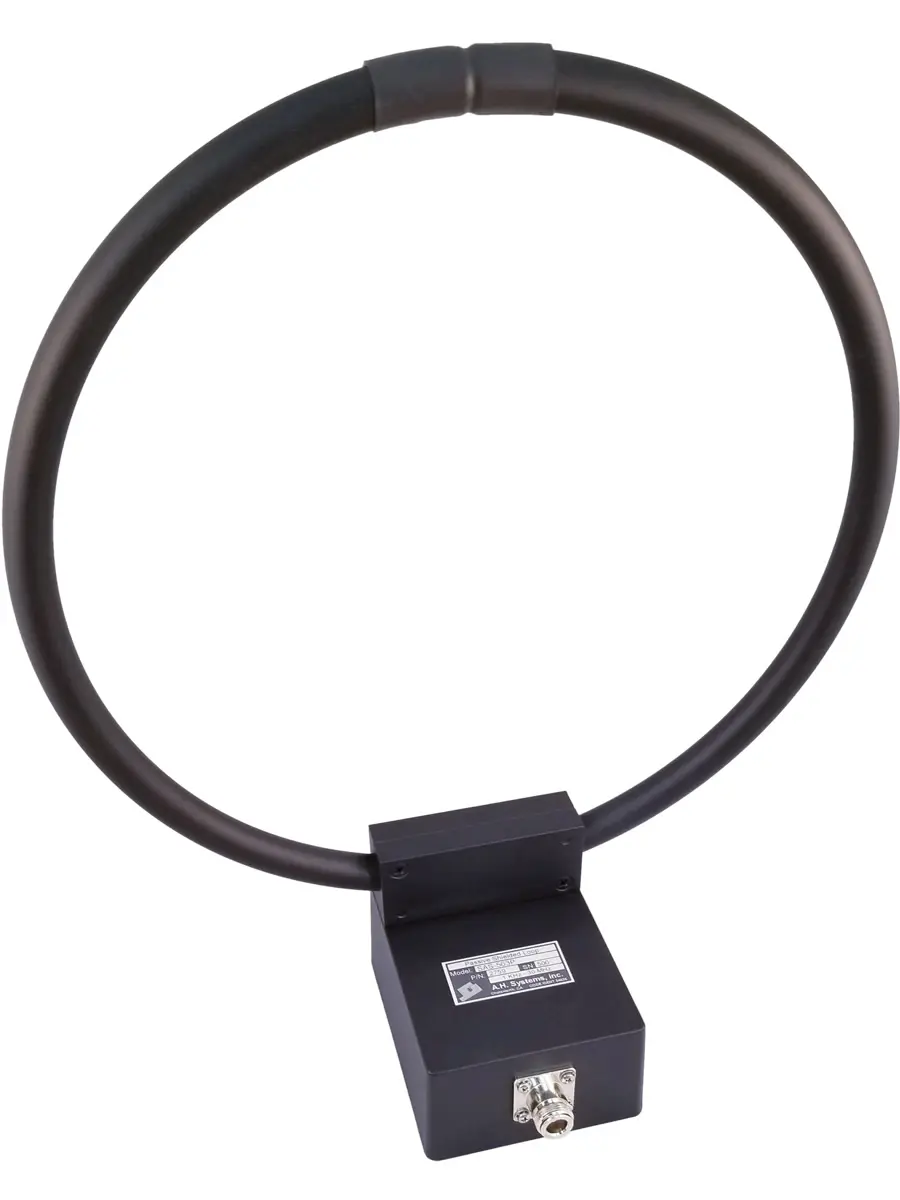

Антенна SAS-563P - A.H.Systems

Эта электростатически экранированная пассивная рамочная антенна диаметром 12 дюймов (30 см) предназначена для тестирования эффективности экранирования.

Особенности

  • От 1 кГц до 30 МГц
  • Индивидуальная калибровка
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

Основное применение электростатически экранированной рамочной антенны SAS-563P — проведение испытаний на эффективность экранирования в соответствии со стандартами IEEE 299, MIL-STD 285, NSA 65-6 и другими. Эта пассивная рамочная антенна диаметром 12 дюймов (30 см) экранирована от электрической составляющей поля путем размещения проводящей рамки внутри цельнометаллического экрана. Этот сбалансированный экран Фарадея предназначен специально для генерации или измерения исключительно магнитной составляющей излучаемой энергии.

Учитывая большие длины волн в данном частотном диапазоне и стандартное расстояние до источника при испытаниях, обычное соотношение с электрическим полем (Е-полем), равное 377 Ом, может оказаться неточным. Поэтому электрическое поле при необходимости измеряют или генерируют отдельно с помощью высокоомной штыревой антенны.

Технические характеристики антенны

  • Диапазон частот: от 1 кГц до 30 МГц
  • Импеданс: 50 Ом
  • Экранирование: электростатический экран (Фарадея)
  • Разъем: N, гнездо
  • Крепление: резьба 1/4 x 20, внутренняя
  • Диаметр рамки: 12 дюймов (30,5 см)
  • Вес: 2,0 фунта (0,91 кг)

Технические характеристики (англ.) pdf
