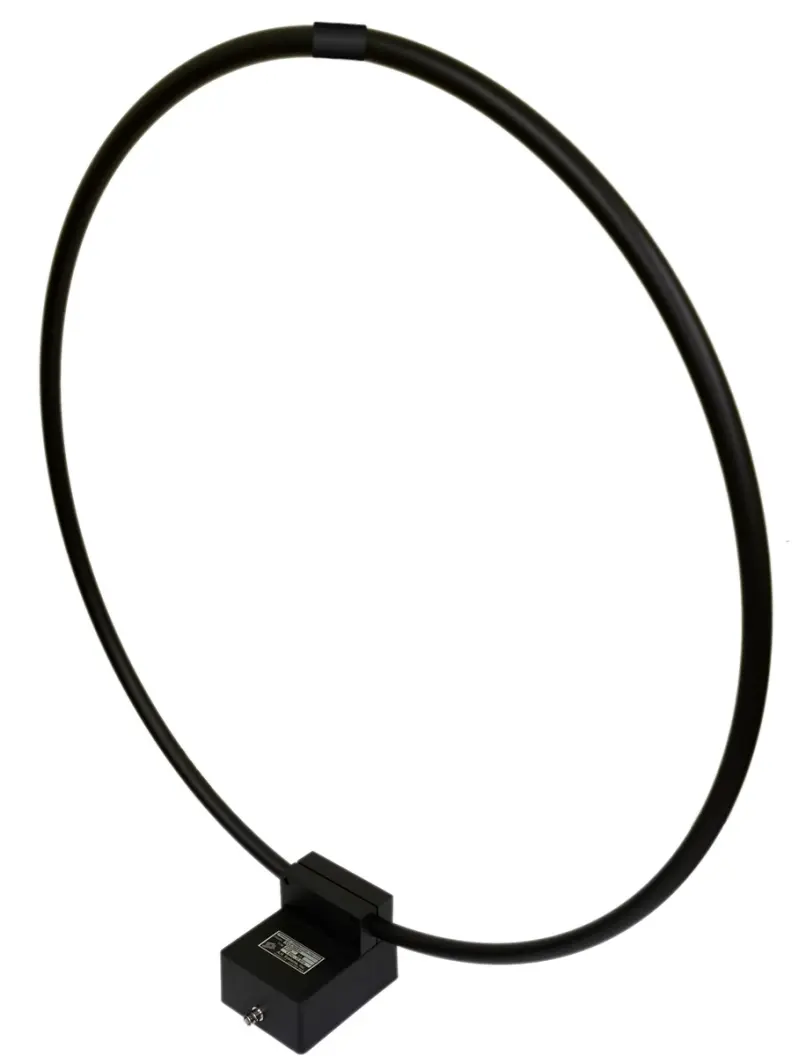

Пассивная рамочная антенна SAS-565H

Антенна SAS-565H - A.H.Systems

Электростатический экран этой пассивной рамочной антенны минимизирует ее чувствительность к электрическому полю, что делает ее отличным решением для тестирования излучений низкочастотного магнитного поля и помехоустойчивости в диапазоне частот от 9 кГц до 30 МГц.

Особенности

  • От 9 кГц до 30 МГц
  • Индивидуальная калибровка
  • Испытания на соответствие стандартам CISPR, MIL-STD
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

Откройте для себя оптимальное решение, обеспечивающее максимально точные измерения сильных магнитных полей. Когда дело доходит до измерения сильных магнитных полей, нет более простого и эффективного метода, чем использование пассивной рамочной антенны. Антенна разработана с учётом высоких требований к точности и с использованием инновационных технологий. Она позволяет с лёгкостью преодолевать эффект насыщения при измерениях.

Наука точности: наша пассивная рамочная антенна имеет тщательно разработанный сбалансированный экран Фарадея, специально созданный для измерения излучений магнитного поля и невосприимчивости к помехам во время измерений. Это не просто антенна; это ваш ключ к точным и надежным результатам.

Электростатический экран для достижения идеальных результатов: мы подняли точность измерений на новый уровень, добавив в конструкцию рамочной антенны электростатический экран. Эта инновационная деталь конструкции минимизирует чувствительность к электрическому полю (E-полю), гарантируя максимально возможную точность измерений магнитного поля.

Технология, готовая к будущему: в современном, постоянно меняющемся технологическом ландшафте, где могут изменяться технологии беспроводной передачи энергии и расстояния при измерении излучаемых помех, вам необходимо решение для тестирования, которое сможет соответствовать этим изменениям. Наша пассивная рамочная антенна разработана для обеспечения максимальной чувствительности к магнитному полю, что делает ее идеальным выбором для решения задач завтрашнего дня.

Откройте для себя будущее измерений сильных магнитных полей с помощью нашей пассивной рамочной антенной. Точность, надежность и универсальность объединены в одном выдающемся устройстве. Не идите на компромисс, когда дело касается ваших измерений. Выбирайте лучшее. Выбирайте пассивную рамочную антенну SAS-565H.

Эта пассивная рамочная антенна диаметром 60 см создана в соответствии с требованиями стандарта CISPR 16-1-4 к электрически экранированным рамочным антеннам и может использоваться для испытаний согласно стандартам CISPR (например, 16-1-4), MIL, FCC, EN, ISO, ANSI, ETSI и многим другим.

Пассивная рамочная антенна SAS-565H работает в диапазоне частот от 9 кГц до 30 МГц, имеет резьбу 1/4-20 для удобного крепления на штатив и поставляется с данными калибровки.

Технические характеристики антенны

  • Диапазон частот: от 9 кГц до 30 МГц
  • Импеданс: 50 Ом (номинальный)
  • Максимальная входная мощность: 20 Вт
  • Экранирование: электростатический экран (Фарадея)
  • Разъем: BNC, гнездо
  • Крепление: резьба 1/4 x 20, внутренняя
  • Диаметр рамки: 22 3/8" (56,8 см)
  • Размеры: 23" x 25 5/8" x 5 1/2"
    (58,4 см x 65 см x 14 см)
  • Вес: 2,5 фунта (1,13 кг)

Технические характеристики (англ.) pdf
