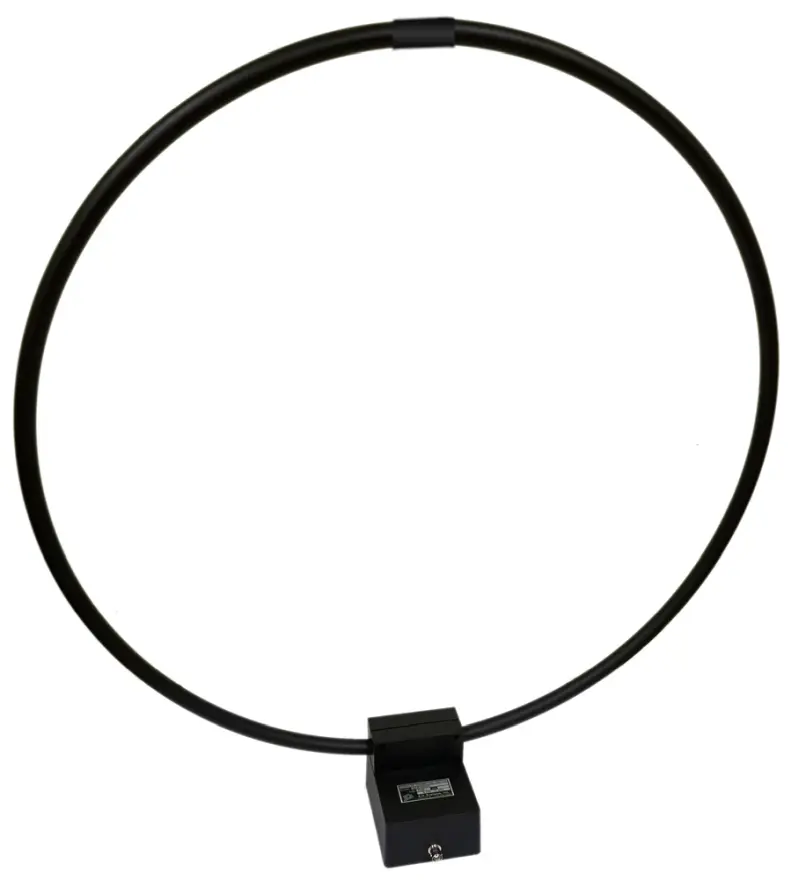

Пассивная рамочная антенна SAS-565L

Антенна SAS-565L - A.H.Systems

Эта пассивная рамочная антенна имеет электростатическое экранирование и является отличным решением для тестирования излучений низкочастотного магнитного поля и помехоустойчивости в диапазоне частот от 20 Гц до 1 МГц.

Особенности

  • От 20 Гц до 1 МГц
  • Тестирование на излучение и невосприимчивость
  • Испытания на соответствие стандартам CISPR, MIL-STD
  • Прочная конструкция
  • Трехлетняя гарантия

Описание

На частотах ниже 30 МГц основным источником помех является магнитное поле. Эта пассивная рамочная антенна оснащена сбалансированным экраном Фарадея для измерения излучений магнитного поля и помехоустойчивости. Электростатический экран рамочной антенны минимизирует ее чувствительность к электрическому полю, что позволяет проводить более точное измерение магнитного поля.

В условиях появления новых технологий, таких как беспроводная передача энергии, и возможных изменений расстояний при измерении излучаемых помех, пассивные рамочные антенны представляют собой идеальное решение для тестирования.

Пассивная рамочная антенна SAS-565L работает в диапазоне частот от 20 Гц до 1 МГц, имеет резьбу 1/4-20 для удобного крепления на штатив и поставляется с данными калибровки.

Технические характеристики антенны

  • Диапазон частот: от 20 Гц до 1 МГц
  • Импеданс: 50 Ом (номинальный)
  • Максимальная входная мощность: 10 Вт
  • Экранирование: электростатический экран (Фарадея)
  • Разъем: BNC, гнездо
  • Крепление: резьба 1/4 x 20, внутренняя
  • Диаметр рамки: 22 3/8" (56,8 см)
  • Размеры: 23" x 25 5/8" x 5 1/2"
    (58,4 см x 65 см x 14 см)
  • Вес: 2,5 фунта (1,13 кг)

Технические характеристики (англ.) pdf
