Рупорная антенна SAS-583 (3,95 ГГц - 5,85 ГГц)

Характеристики SAS-583

• Диапазон частот: 3,95 - 5,85 ГГц
• Антенна со стандартным усилением
• Коэффициент калибровки (1 м): 29,2 дБ/м
• Коэффициент усиления: 14,5 дБи
• Мощность макс.: 500 Вт
• Излучение поля макс.: 500 В/м
• Ширина луча в E-плоскости: 29°
• Ширина луча в H-плоскости: 29°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.35:1 (макс. 1.6:1)
• Тип разъема: WR-187/N (F) адаптер
• База монтажная изделия (резьба): ¼ - 20 (F)
• Длина/ширина/высота: 30,5/9,4/12,9 см
• Вес антенны: 0,952 кг

Особенности SAS-583

• Охват частот: 3,95 ГГц - 5,85 ГГц
• Антенна с линейной поляризацией
• Работа антенны на передачу и прием
• Калибровка на 1 и 3 м (горизонтальная поляризация)
• Тестирование на соотв. станд.: MIL-STD (военн.), FCC, TEMPEST и VDE

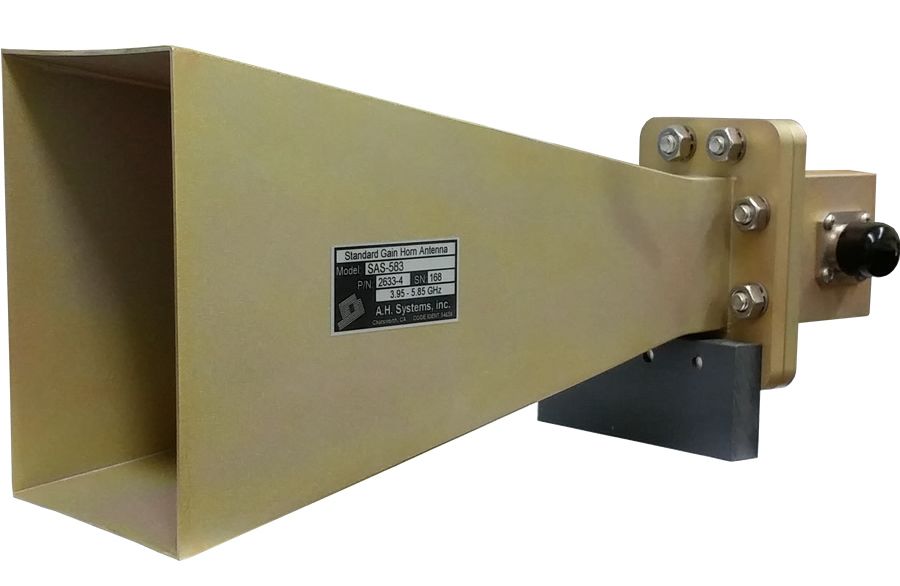

Описание рупорной антенны SAS-583

Антенна SAS-583 компании A.H.Systems представляет собой рупор стандартного усиления, предназначенный для проведения тестов на помехоустойчивость, излучение на частотах 3,95 - 5,85 ГГц.

Линейно поляризованная антенна SAS-583, как и многие рупорные антенны, обладает постоянным КПД, средним усилением и низким КСВ.

Специальная конструкция антенны гарантирует высокие эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет разницу +/- 0,5 дБ.

С помощью рупорной антенны SAS-583 можно делать высокоточные измерения. Это позволяет рассматривать данную модель как эталонное устройство для измерений.

Адаптер (коаксиальный) для волновода некоторым образом ограничивает мощность антенны. В случае, если нужно создать поле с высокой напряженностью, то данный коаксиальный адаптер можно удалить.

Антенна SAS-583 оснащена монтажным приспособлением, подходящим для резьбы ¼ - 20 (m). Это позволяет крепить рупорную антенну, например, на штатив.

Разная поляризация (горизонтальная, вертикальная) образуется путем поворота антенны на штативе.
