Рупорная антенна SAS-588 (26,5 ГГц – 40 ГГц)

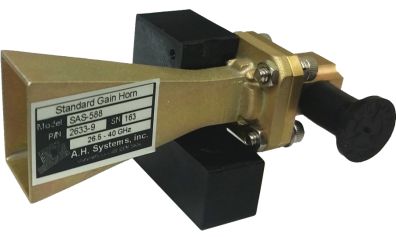

Рупорная антенна SAS-588 - A.H.Systems

Характеристики SAS-588

  • Диапазон частот: 26,5 - 40,0 ГГц
  • Антенна со стандартным усилением
  • Коэффициент калибровки: 46,0 дБ/м
  • Коэффициент усиления: 14,6 дБи
  • Мощность (непрерывная) макс.: 10 Вт
  • Излучение поля макс.: 100 В/м
  • Ширина луча в E-плоскости: 31°
  • Ширина луча в H-плоскости: 30°
  • Импеданс (номинальный): 50 Ом
  • Коэффициент КСВН: 1.3:1 (макс. 1.5:1)
  • Тип разъема: WR-28 – 2,9 мм (F) адаптер
  • База для монтажа изделия: ¼-20(f) резьба
  • Длина/ширина/высота: 7,37/1,52/2,29 см
  • Вес антенны: 0,050 кг

Особенности SAS-588

  • Охват частот: 26,5 ГГц - 40,0 ГГц
  • Работа антенны на передачу и прием
  • Поляризация антенны: линейная
  • Калибровка (1 м) при горизонтальной поляризации
  • Тестирование на соотв. станд.: MIL-STD (военн.), FCC, TEMPEST и VDE

Описание рупорной антенны SAS-588

Антенна SAS-588 компании A.H.Systems представляет собой рупор со стандартным усилением, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 26,5 - 40,0 ГГц.

Антенна SAS-588 с линейной поляризацией имеет постоянный КПД, среднее значение усиления и низкое значение КСВ.

Высокотехнологичная конструкция рупорной антенны SAS-588 гарантирует ей высокие эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет дельту +/- 0,5 дБ.

С помощью рупора SAS-588 проводят высокоточные измерения, что позволяет рассматривать его как эталонное устройство.

Единственным элементом антенны, ограничивающим ее мощность, является адаптер (коаксиальный) для волновода. Однако если необходимо создать поле высокой напряженности, то этот адаптер можно удалить.

Антенна оснащена монтажным приспособлением, подходящим для резьбы (наружной) ¼ х 20 (m), что позволяет крепить изделие, например, на штатив для антенны.

Разная поляризация (горизонтальная, вертикальная) образуется путем поворота антенны на штативе.
