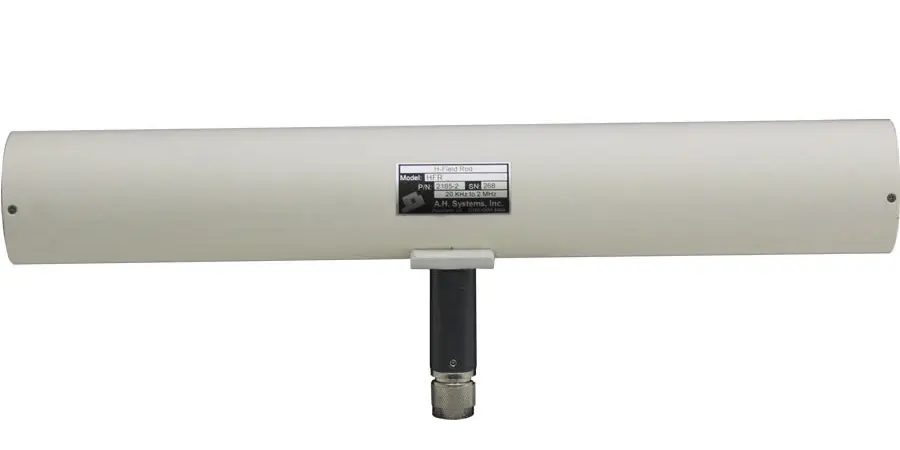

HFR-3 Феритова стержнева антена для вимірювань магнітного поля

Збільшити у новому вікні

Для завдань, в яких потрібна висока чутливість до магнітного поля, компанія A.H. Systems надає зразковий засіб вимірювань високої точності - комплект феритових стержневих антен.

Особливості

• Діапазон частот: від 1 МГц до 10 МГц
• Індивідуальне калібрування
• Високочутливі вимірювання магнітного поля
• Трирічна гарантія

Опис

Феритова стержнева антена для вимірювань магнітного поля складається з феритового стержня з намотаною на нього котушкою індуктивності і узгоджувального пристрою (EHA-50B). Перевага антен такого типу - компактний розмір і зручність для портативного використання. Феритовий матеріал «концентрує» магнітну складову радіочастотного сигналу в котушці, що дає змогу антені невеликого розміру мати велику ефективну площу. Іншими словами, феритова стержнева антена має значно вищу чутливість, ніж проста котушка.

Антена екранована від електричної складової поля і реагує тільки на магнітну, завдяки чому має спрямовані властивості. Вона приймає магнітну складову РЧ-сигналу під прямим кутом до його напрямку і має глибокі провали при орієнтації вздовж напрямку поширення сигналу.

Антена HFR-3 ефективно працює в діапазоні частот від 1 МГц до 10 МГц. Вона підходить для проведення випробувань на відповідність стандартам MIL-STD, VDE і TEMPEST, забезпечуючи надійні та відтворювані вимірювання.

Технічні характеристики

• Діапазон частот: від 1 МГц до 10 МГц
• Тип діаграми: всеспрямована
• Роз'єм: N, штекер
• Фізичні розміри: діаметр 2,3 дюйма x 15,6 дюйма
• Вага з підсилювачем: 4,5 фунта
