оборудование Fluke Networks

Автотестер сети LinkRunner™ AT Network Auto-Tester

Самый быстрый способ разрешения проблем подключения сети


Обзор
  • Быстрые ответы: Автотест точно определяет проблемы сети за 10 секунд
  • Two models available: LRAT-2000 adds fiber, TruePower™ PoE loading, IPv6, reflection and 50 reports instead of 10
  • Верифицирует подключения в 10Mб/100Mб/1Гб по медным и оптоволоконным кабелям: Мгновенно верифицирует состояние соединения, тип соединения и мощность сигнала
  • Информация о VLAN и ближайшем коммутаторе: Отображает VLAN и модель ближайшего коммутатора, гнездо и порт
  • Кабельные системы: Испытывает установленные кабельные системы и коммутационные шнуры
  • TruePower PoE testing: Быстро проверяет производительность PoE при помощи повышения фактической мощности до 25,5 Вт стандарта 802.3at
  • Документирование результатов: Хранит до максимум 50 результатов испытаний и загружает их на ваш ПК
  • Включается мгновенно: Загрузка происходит за менее чем 3 секунд

Автотестер сети LinkRunner AT Network Auto-Tester - это самый быстрый способ разрешить проблемы подключения сети. Этот прочный, портативный тестер сети устраняет работу наугад при устранении неполадок при помощи своего полноценного автотеста, производящегося при нажатии одной кнопки. Автотест производит все необходимые проверки подключений за считанные секунды, позволяя вам быстро и точно определить и разрешить проблемы сети.

Ключевые функции включают в себя верификацию сигнала и целостности соединения при 10/100/1Гб по медным и оптоволоконным кабелям, непревзойденное испытание и загрузку TruePower™ PoE, аутентификацию 802.1x, составление схемы разводки кабелей, готовность к IPv4/IPv6, упрощенный пользовательский интерфейс и цветной дисплей, полную документацию результатов испытаний с хранением 50 отчетов, локализацию и идентификацию прокладки кабелей, а также, информацию о ближайшем коммутаторе.

Пользователи тестера LinkRunner AT говорят:

«Я был поражен... этот прибор закончил испытание до того, как я успел объяснить одному из моих младших инженеров что я собирался сделать. Мой инженерный стаж - более 20 лет и этот прибор прекрасно меня понимает, он понимает, что означает мой рабочий процесс и какая информация мне нужна для выполнения моей работы».  Чарльз Моррис (Charles Morris), старший консультант, ACS, A Xerox Company

«После использования LinkRunner AT я могу точно сказать, что этот прибор сэкономит этому предприятию время и деньги, одновременно повышая удовлетворение клиентов. На самом деле, теперь, когда я им уже попользовался, я не хотел бы работать без него». – Томас Френчайна (Thomas Franchina), старший системный программист, United Health Services

«LinkRunner AT не только быстр, но от также невероятно тщателен в отношении необходимых мне испытаний на подключение Ethernet. Он ускоряет процесс устранения неполадок и придает мне высокую уверенность в результатах. Если прибор показывает, что соединение хорошее, я знаю, что оно - хорошее». – Джон Хайдельберг (John Heidelberg), сетевой администратор, Jensen International

Функции

Быстрое получение ответов

С трехсекундным запуском и настраиваемым пользователем автотестом, который производит все необходимые проверки подключений за считанные секунды, LinkRunner AT позволяет вам быстро и точно определить и разрешить прблемы сети.

  • Класс PoE (только для медных кабелей)
  • Скорость соединения и дуплекс (фактические и заявленные)
  • Пара RX и полярность
  • Аутентификация 802.1x
  • Наименование коммутатора, порт, VLAN, модель и IP
  • Автосогласование DHCP с подсетью и адреса DHCP сервера
  • Доступность IPv4 и IPv6
  • Функция Ping и подключение порта TCP с потерями, минимальной, максимальной и средней скоростями

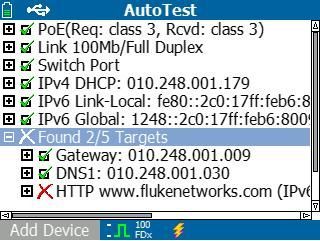

Автотест производит 6 испытаний на подключение за считанные секунды

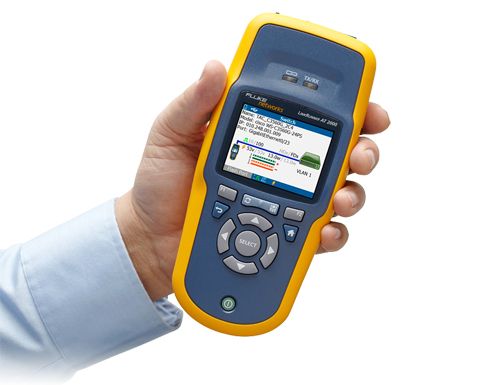

Мгновенно верифицируйте подключение и определите ближайший коммутатор и VLAN

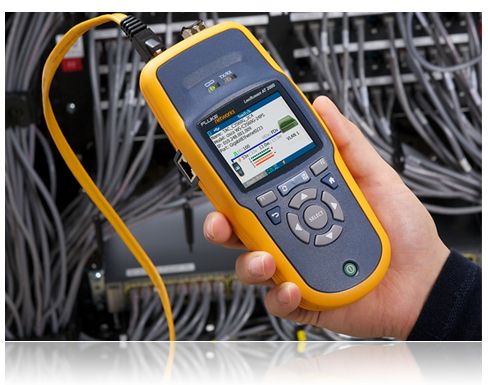

Подсоедините, используя медный или оптоволоконный кабель, включите его и LinkRunner AT покажет статус соединения, тип соединения и мощность сигнала.

Затем LinkRunner AT использует протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) для отображения VLAN и ближайшей модели коммутатора, гнездо и порт.

LinkRunner AT отображает информацию о наиболее важном ближайшем коммутаторе, включая:

  • Наименование и модель коммутатора
  • IP-адрес
  • Порт, гнездо, VLAN
  • Скорость соединения и дуплекс (фактические и заявленные)
  • Мощность сигнала
  • Связь (MDI or MDI/X)
  • Напряжение и мощность PoE (фактические и предельные в условиях испытания)
  • Графическое отображение мощности в парах

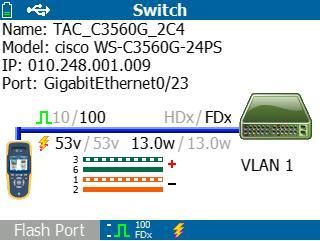

Соединение в 100 Мб по медным кабелям с PoE на 23 порте

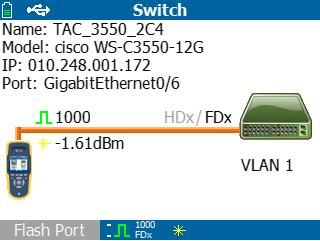

Соединение в 1 Гб по оптоволоконным кабелям

Испытание TruePower™ PoE

Быстро проверяет производительность PoE при помощи повышения фактической мощности до 25,5 Вт стандарта 802.3at. Подать нагрузку в цепь на коммутаторы, кабеля и коммутационные панели, измеряя при это напряжение и используемые пары. Возможность проверки TruePower (настоящей мощности) позволяет гладкое развертывание сети до установки видеокамер, точек доступа и телефонов.

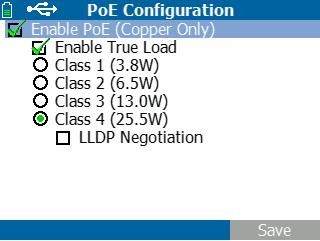

Настройка PoE

Доступность ключевого устройства и приложения

В дополнение к функции ping, которая зачастую блокируется, LinkRunner AT производит открытое испытание порта TCP, чтобы верифицировать подключение приложения через IPv4 и IPv6. Маршрутизатор, серверы DNS и DHCP сообщаются вместе со временем реакции. Сконфигурируйте 10 дополнительных устройств, чтобы удовлетворить ваши потребности при помощи URL или адреса IPv4/IPv6 и дополнительного номера порта приложения.

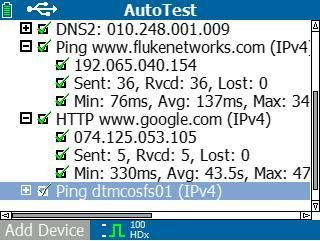

Функция Ping и подключение порта TCP

Аутентификация 802.1x

Подтвердите доступ к безопасным сетям, используя 802.1x и перечни управления доступом MAC (ACL). Входящее в комплект ПО LinkRunner Manager Software поможет настроить тип 802.1x EAP, скачать сертификаты и ввести пароли.

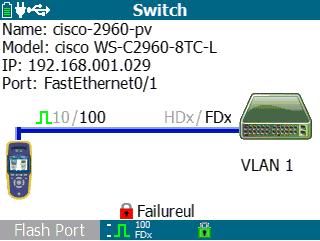

Сбой 802.1x

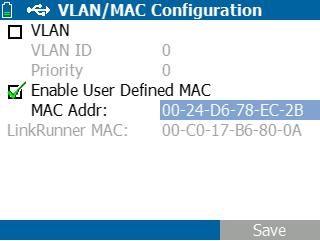

Перечни MAC ACL могут быть проверены при помощи MAC-спуфинга.

Испытание и верификация кабелей

Контроль кабелей

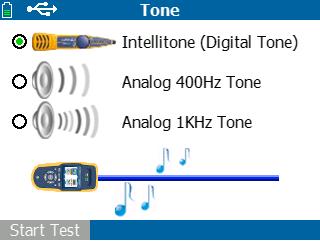

Обнаруживает прокладку кабелей при помощи тонального сигнала, сообщения портов, мерцания сигнала соединения и отображения схемы проводов, с максимум 6 кабельными идентификаторами. Генерирование тональных сигналов поддерживает как аналоговый, так и цифровой режимы IntelliTone.

Верификация кабелей
Проверяет коммутационные кабеля, используя встроенный порт схемы разводки кабелей, включая контактные соединения, или проложенные провода на длину, замыкания, разрывы или расщепления пар. Дополнительный набор Оffice locator позволяет идентифицировать до 6 уникальных портов для документации кабельных систем.

Легко находит разрывы, замыкания и расщепления пар тремя разными способами:

  • На нетерминированном кабеле
  • При помощи кабельного идентификатора WireView Cable Identifier
  • При помощи встроенного порта схемы разводки кабелей со стороны LinkRunner AT

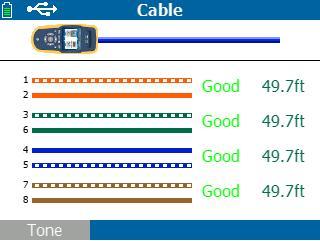

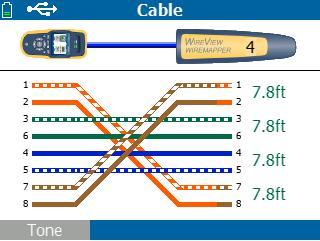

Кабель хорошего качества

Неправильно соединенный кабель с перепутанными парами 1,2 и 7,8, используя идентификатор кабеля №1

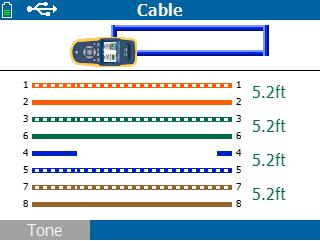

Кабель с разрывом на 4, используя встроенный порт схемы разводки кабелей

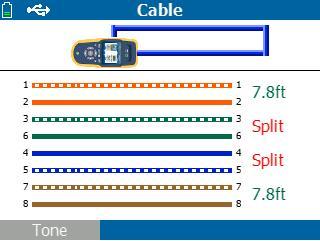

Неправильно соединенный кабель с расщеплением пар 3,6 и 4,5

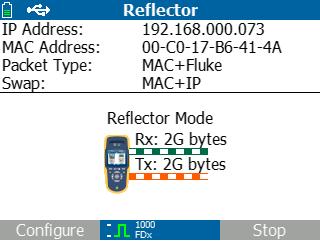

Отражатель

Режим отражателя пакетов прибора LinkRunner AT позвляет использовать его в качестве удаленного устройства во время испытаний на пропускную способность LAN и WAN до 1Гбит/с. Может быть запрограммирован на подмену MAC и/или IP-адресов.

LinkRunner поддерживает отражение пакетов для:

  • Планшет для сетевого анализа OptiView® XG Analysis Tablet
  • EtherScope™ Network Assistant
  • MetroScope™ Service Provider Assistant
  • Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP

Документируйте результаты, управляйте настройками и обновляйте ПО при помощи LinkRunner Manager

ПО LinkRunner Manager входит в комплект LinkRunner AT, оно позволяет вам составлять отчеты, управлять профилями LinkRunner AT и обновлять аппаратнно-программное обеспечение LinkRunner AT.

Документирование результатов
Сохраняйте полные результаты текущей сессии по устранению неполадок, чтобы потом закачать их на ваш ПК всего лишь при нажатии кнопки. После этого создавайте отчеты при помощи ПО LinkRunner Manager для оперативного устранения неполадок или передачи отчетов следующему уровню технической поддержки. Нажатием одной клавиши можно записать все собранные детализированные данные в следующих областях:

  • Результаты автотеста
  • Результаты проверки коммутатора
  • Результаты проверки кабелей

Пересылайте данные о проверках на ПК и просматривайте/храните при помощи ПО LinkRunner Manager.

Профили (Profiles)
Легко настраивайте, управляйте и контролируйте использование LinkRunner AT (или целого ряда таких приборов) с помощью функции создания профилей, предусматривающей следующие установки:

  • Включите IPv6-адресацию
  • Конфигурация IP, включая адрес DHCP или стационарный адрес
  • VLAN и конфигурация соединения, включая безопасность 802.1x, скорость/дуплексные настройки, VLAN ID и приоритетность.
  • Конфигурация автотеста для 10 устройств
  • Конфигурация и загрузка PoE
  • Конфигурация режима рефлектора

Назовите и перешлите до 10 профилей в LinkRunner AT. Вы также можете пересылать профили из LinkRunner AT в ПО LinkRunner Manager.

Профили позволяют вам стандартизировать ваши предельные испытания в один или более профилей, что, в свою очередь, позволит вашим сотрудниками получать постоянные результаты испытаний. Например, используйте профиль, чтобы верифицировать соединение с ключевыми устройствами.

Регистрация данных о сеансах
Сохраняйте полные результаты текущей сессии по устранению неполадок, чтобы потом закачать их на ваш ПК всего лишь при нажатии кнопки. После этого создавайте отчеты при помощи ПО LinkRunner Manager для оперативного устранения неполадок или передачи отчетов следующему уровню технической поддержки. Нажатием одной клавиши можно записать все собранные детализированные данные в следующих областях:

  • Результаты автотеста
  • Результаты проверки коммутатора
  • Результаты проверки кабелей

Пересылайте данные о проверках на ПК и просматривайте/храните при помощи ПО LinkRunner Manager.

Легкое обновление
Порт мини-USB позволяет проводить обновление программного обеспечения в полевых условиях всего за несколько минут. И с программой поддержки Gold Support вы автоматически получите бесплатные обновления.

Две модели: LRAT-2000 и LRAT-1000

LinkRunner AT is available in two models: LRAT-2000 and LRAT-1000. LinkRunner AT 2000 adds the following exclusive* features:

  • Fiber support
  • TruePower™ PoE loading
  • IPv6 support
  • Reflector support
  • More reports: 50 instead of 10

*These exclusive features cannot be added to the LinkRunner AT 1000.

Поддержка многих языков

LinkRunner AT полностью поддерживает многие языки, включая английский, французский, немецкий, испанский, португальский, русский, японский и упрощенный китайский. Поддержка многих языков включена в пользовательский интерфейс LinkRunner AT, руководство по началу работы с LinkRunner AT, руководство пользователя и ПО LinkRunner Manager, поддерживающее работу LinkRunner AT, справочные файлы и отчеты потребителей.

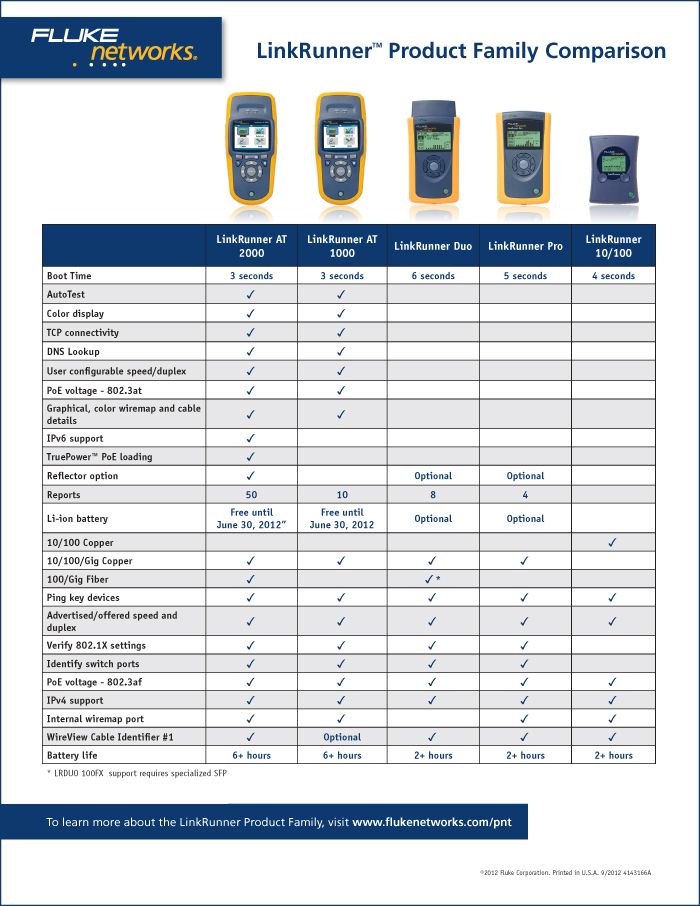

LinkRunner Family Comparison Chart

Сравните LinkRunner AT с целой семейством тестеров LinkRunner.

Технические характеристики

Внешние условия
Рабочая температура и относительная влажностьот 32 oF до 113 oF (от 0 oC до +45 oC) Примечание. Батарея не будет заряжаться, если внутренняя температура тестера превышает 113 oF (45 oC).
Относительная рабочая влажность (% без конденсации) 90% (от 50oF до 95oF; от 10oC до 35oC) 75% (от 95oF до 113oF; от 35oC до 45oC)
Температура хранения от –4 oF до 140 oF (от –20 oC до +60 oC)
Ударные нагрузки и вибрация Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м
Безопасность EN 61010-1, 2-е издание
Безопасность (только для LR-AT 2000) EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (только LRAT- 2000)
Высота над уровнем моря 4 000 м; хранение: 12 000 м
Электромагнитная совместимость FCC (Часть 15, класс A), EN 61326-1
Сертификаты и соответствия Отвечает соответствующим директивам Европейского Союза Отвечает соответствующим австралийским стандартам Внесен в реестр Канадской ассоциации стандартов

Общее

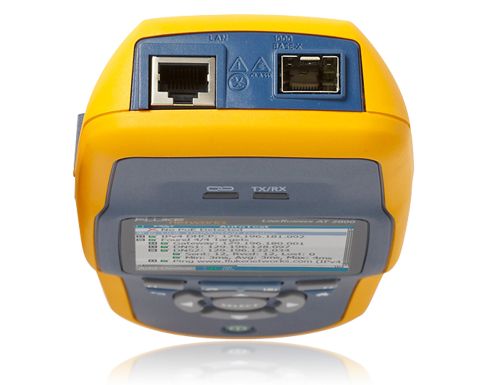

Подключение к сетям; медные кабеля RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000
Подключение к сетям; оптоволоконные кабеля Порт адаптера SFP поддерживает 100BASE-FX and 1000BASE-LX/ SX/ZX (только LRAT-2000)
Контроль кабелей Длина пар, обрывы, короткие замыкания, расщепления, перекрестные и прямые кабели, кабельные идентификаторы
Генератор тонального сигнала Цифровой сигнал генератора IntelliTone: [500 кГц]; аналоговые сигналы: [400 Гц, 1 КГц]
Размеры 3,5 x 7,8 x 1,9 дюйма (8,9 x 19,8 x 4,8 см)
Масса 18 унций (0,5 кг)
Питание Съемный блок ионно-литиевых аккумуляторных батарей (18,5 Ватт-час) (включен в специальный вводный пакет)
Время работы от аккумулятора Типичный срок службы - 6 часов; Типичное время зарядки - 3 часов
Внешний адаптер переменного тока/зарядное устройство Вход переменного тока — 90–264 В; входная мощность — 48–62 Гц; выход постоянного тока — 15 В при 1,2 А
Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
Клавиатура 12-кнопочная эластомерная
Светодиодные индикаторы 2 Светодиоды (Индикаторы соединения и получения/передачи сигнала)
Основной интерфейс USB, 5-контактный mini-B

ПО LinkRunner Manager Software
Поддерживаемые ОС Windows® Vista, Windows® XP, Windows® 7
Процессор Pentium процессор 400 МГц или равный ему (минимум); Pentium процессор 1 ГГц или равный ему (рекомендуемый)
ОЗУ Минимум 96 Мб; 256 Мб (рекомендуется)
Жесткий диск Может потребоваться до 500 Мб свободного места
Дисплей 1024 x 768 высокое качество изображения, 32-bit (рекомендуется)

Модели и принадлежности

Модели

Номер модели/названиеОписание

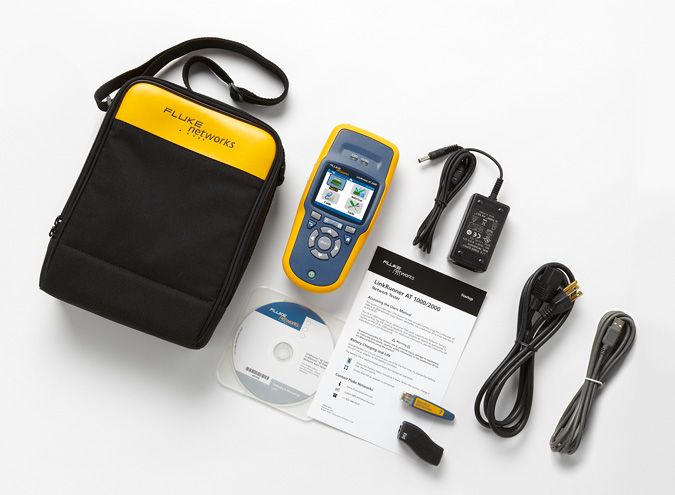

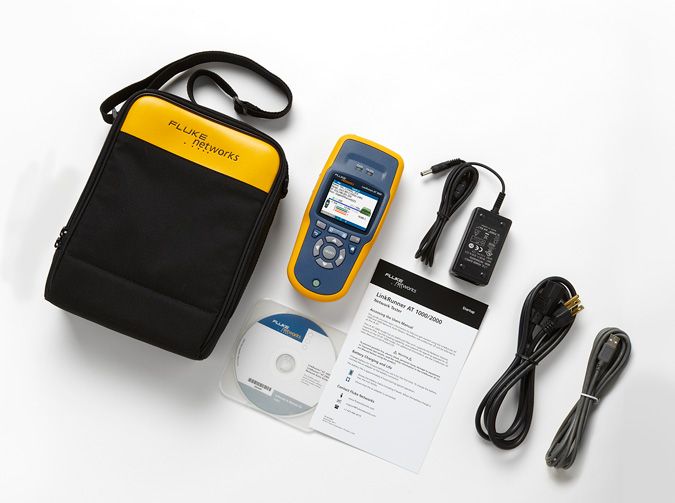

LRAT-1000Автотестер сети LinkRunner AT 1000 Network Auto-Tester включает: Тестер LinkRunner AT 1000 с литий-ионным аккумулятором, компакт-диск с програмным обеспечением LinkRunner Manager, USB-кабель, руководство по началу работы с LinkRunner AT и мягкий чехол. См. фото
LRAT-2000Включает все функции LRAT-1000, а также: оптоволокно, нагрузку TruePower™ PoE, IPv6, рефлектометрию и 50 отчетов вместо 10. LRAT-2000 включает: Тестер LinkRunner AT 2000 с литий-ионным аккумулятором, кабель Wireview ID #1 компакт-диск с програмным обеспечением LinkRunner Manager, USB-кабель, руководство по началу работы с LinkRunner AT, соединитель типа RJ-45 и мягкий чехол. См. фото

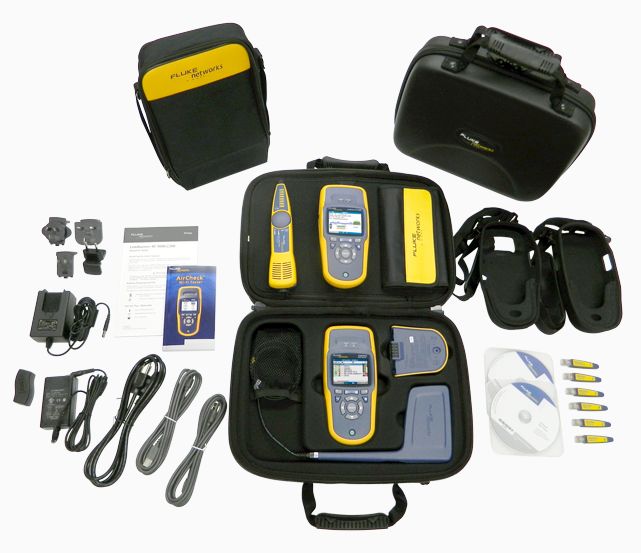

ACK-LRAT2000Комплект сетевого специалиста для устранения неисправностей в сети с ACK и LRAT-2000 включает: Включает тестер AirCheck, тестер LinkRunner AT 2000, внешнюю направленную антенну AirCheck, запасной литий-ионный аккумулятор для AirCheck или LinkRunner, датчик IntelliTone Pro 200, кабельные идентификаторы WireView 2-6, защитный чехол LinkRunner AT, защитный чехол AirCheck и высококачественный кейс для транспортировки. См. фото
LRAT-2000-FTKКомплект включает: LinkRunner AT 1300, измеритель мощности SimpliFiber Pro optical power meter, многомодовый источник 2000/850, VisiFault VFL, FT120 FiberViewer, источник FindFiber Remote ID, переносной кейс; адаптеры для измерителя мощности SC, ST и LC

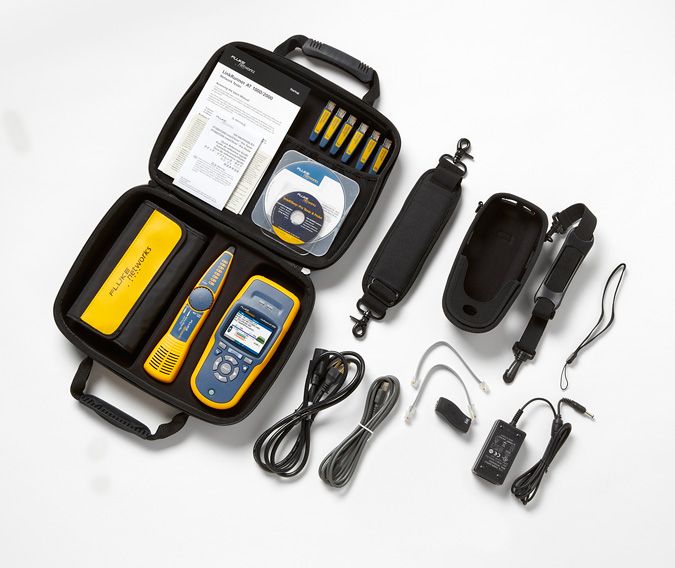

LRAT-2000-KITРасширенный комплект для тестирования LinkRunner AT 2000 включает: LinkRunner AT 2000, IntelliTone Pro 200 Probe, кабельные идентификаторы WireView № 1-6, компакт-диск с ПО LinkRunner Manager, мягкая сумка для тестера, USB-кабель, руководство по началу работы с LinkRunner AT, руководство по началу работы с детектором IntelliTone Pro, одна щелочная батарея 9 В, высококачественный переносной кейс Fluke Networks. См. фото
LRAT-2000-5PKПакет LRAT-2000 5: Включает 5 LRAT-2000 и 5кабельные идентификаторы WireView № 2-6. Эти наборы можно приобрести только в США, Канаде, Европе, на Ближнем Востоке и в Африке.
LRAT-2000-10PKПакет LRAT-2000 10: Включает 11 LRAT-2000 и 11кабельные идентификаторы WireView № 2-6. Эти наборы можно приобрести только в США, Канаде, Европе, на Ближнем Востоке и в Африке.

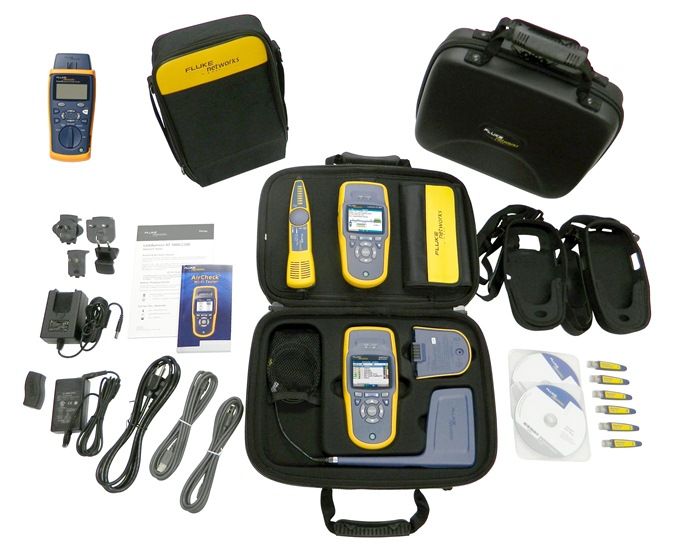

ACK-LRAT-CIQУниверсальный сетевой комплект для поиска и устранения неполадок с w/ACK, LRAT-2000, CIQ включает: тестер AirCheck™, тестер LinkRunner AT 2000, внешнюю направленную антенну AirCheck, запасной литий-ионный аккумулятор для AirCheck или LinkRunner, датчик IntelliTone Pro 200, кабельные идентификаторы WireView 2-6, защитный чехол LinkRunner AT, защитный чехол AirCheck и высококачественный кейс для транспортировки и квалифицирующий тестерCableIQ™ . См. фото
CIQ-GSV2В комплект для обслуживания CableIQ Gigabit входят: Квалифицирующий тестер CableIQ, LinkRunner AT 1000, датчик IntelliTone Pro200, CableIQ Отдаленные Идентификаторы #1-7 и высококачественный кейс для транспортировки. См. фото

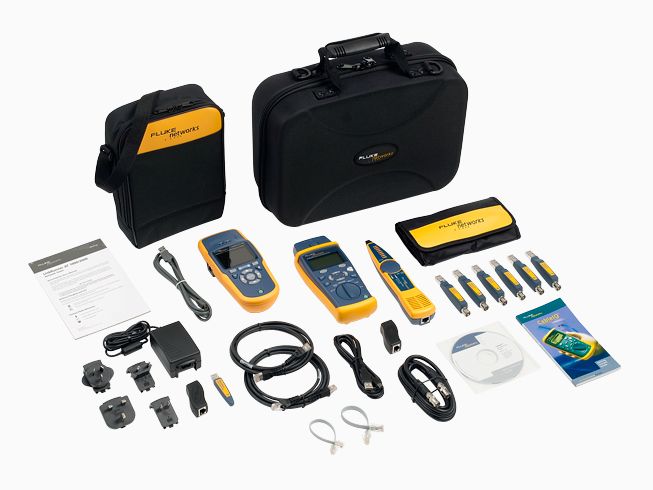

LRAT2-CIQ-GSVВ комплект для обслуживания AT 2000/CableIQ Gigabit входят: LinkRunner В 2000, Тестер Квалификации CableIQ, датчик IntelliTone Pro200, CableIQ Отдаленные Идентификаторы #1-7 и высококачественный кейс для транспортировки. См. фото

Принадлежности

WBP-LIONЗапасной литий-ионный аккумулятор для LinkRunner AT
LRAT-HolsterКобура для LinkRunner AT
MT-8200-63AIntelliTone 200 Probe включает: IntelliTone 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В
SFP-1000SXГигабитный трансивер форм-фактора SFP для оптоволокна SX c DDM (850 нм, мультимодовый)
SFP-1000LXГигабитный трансивер форм-фактора SFP для оптоволокна LX c DDM (1310 нм, одномодовый)
SFP-1000ZXГигабитный трансивер форм-фактора SFP для оптоволокна ZX (1550 нм, одномодовый)
SFP-100FXПриемопередатчик SFP для оптоволокна 100BASE-FX с DDM (Многомодовый)
WIREVIEW 1Кабельные идентификаторы WireView № 1
WireView 2-6Кабельные идентификаторы WireView № 2-6
CIQ-RJAМодульный адаптер RJ45/11
MS-Auto-ChgАвтомобильное зарядное устройство
DTX-ACUNЗарядное устройство переменного тока, универсальное

Поддержка

Номер модели/названиеОписание
GLD-LRATПРОГРАММА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ GOLD SUPPORT ДЛЯ LINKRUNNER AT- 1 ГОД
GLD3-LRATПРОГРАММА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ GOLD SUPPORT ДЛЯ LINKRUNNER AT- 3 ГОДА

Программа поддержки Gold Support

Программа Gold Support для LinkRunner AT Network Auto-Tester позволяет вам извлечь максимум пользы из вашего приобретения и обеспечивает повышение рентабельности инвестиции. Вы уменьшите время простоя, добьетесь более быстрого решения проблем, а также получите полный доступ к ресурсам поддержки.

Что вы получаете благодаря программе Gold Support для LinkRunner AT Network Auto-Tester?

Ремонт и оборудование, предоставляемое во временное пользование — если ваш прибор LinkRunner AT  выйдет из строя, мы предоставим вам другое устройство во временное пользование на следующий день, чтобы вы могли продолжать работать. Мы отремонтируем ваш прибор LinkRunner AT  и заменим неисправные или дефектные аксессуары в порядке приоритетного обслуживания бесплатно, и вернем его вам — пересылка оплачивается компанией Fluke Networks.

Круглосуточный доступ к технической поддержке - укрепите позиции вашего штата. Программа поддержки Gold Support предусматривает прямой немедленный телефонный доступ к нашему высококлассному центру технической помощи (TAC), доступ предоставляется только участникам программы Gold Support. Высококвалифицированные технические специалисты наших центров в г. Сиэтл, штат Вашингтон, и г. Эйндховен, Нидерланды, смогут оказать вам поддержку по телефону даже в выходные дни и по ночам, когда производится большинство изменений в сетях. Наши специалисты ответят на любые ваши вопросы о неполадках и помогут получить максимум преимуществ от использования LinkRunner, а также понять результаты, получаемые с помощью этого прибора.

Замена принадлежностей - некоторые принадлежности имеют важное значение для вашего LinkRunner AT. Обычная гарантия на принадлежности составляет 90 дней, но детали и принадлежности могут быть бесплатно заменены по программе Gold Support в случае, если они признаны дефектными нашим центром технической поддержки.

Обновления программного обеспечения — ваш прибор LinkRunner AT никогда не будет устаревшим. Все обновления ПО вы получите бесплатно.

Неограниченный доступ к нашей базе знаний - Вам будет открыт полный доступ к ценной информации компании, которую мы собирали годами, помогая клиентам. База также содержит полезные технические статьи, написанные нашими экспертами.

Стимулирование участников программы - Ваше членство в программе поддержки позволяет вам стать участником плана стимулирования, который называется «Только для участников». В нем предусмотрены скидки на изделия, возможность приобретения обновленного оборудования по специальным ценам и другие существенные преимущества.

Убедитесь, что Вы получаете от своего LinkRunner AT максимальную пользу по программе поддержки Gold Support.
