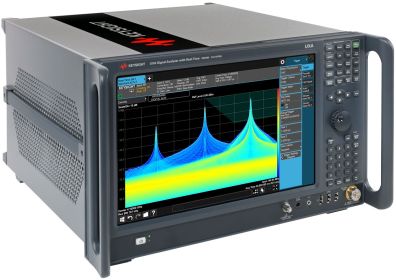

N9040B Анализатор сигналов UXA, от 2 Гц до 50 ГГц

Определение характеристик сложных сигналов миллиметрового диапазона длин волн

Разработка и тестирование перспективных устройств с использованием самой передовой платформы для анализа сигналов

Превосходные характеристики анализаторов сигналов UXA позволяют исследовать самые сложные современные сигналы (нестационарные, широкополосные и с быстрой перестройкой рабочей частоты) систем спутниковой связи, радиолокационных систем, средств радиоэлектронной борьбы, а также сигналы стандартов 5G, 802.11ax/ay и др. Благодаря лучшим в отрасли показателям по фазовым шумам и широкому динамическому диапазону, свободному от побочных составляющих, вы сможете с высокой степенью достоверности измерить характеристики разрабатываемого устройства.

Основные возможности

• Определение реальных характеристик устройств благодаря широкой полосе анализа (до 1 ГГц) и наглядности отображения самых сложных сигналов
• Более четкое представление о спектре исследуемого сигнала благодаря лучшим в отрасли показателям по фазовым шумам и величине свободного от побочных составляющих динамического диапазона (SFDR) на уровне 78 дБн в полосе 510 МГц
• Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей компании Keysight и вплоть до терагерцового диапазона — с помощью смесителей других производителей
• Возможность захвата нестационарных сигналов с помощью функции анализа спектра в режиме реального времени
• Возможность захвата слабых паразитных сигналов при использовании тракта с пониженным уровнем шумов
• Возможность более детального представления сигналов на экране с диагональю 14,1 дюймов (35,8 см)

Запись и воспроизведение сигналов с использованием программы векторного анализа сигналов VSA

Использование анализатора сигналов UXA совместно с системой регистрации сигналов компании X-COM и программой векторного анализа сигналов VSA позволяет создать удобную платформу для тестирования. Эта платформа обеспечивает захват и детальный анализ поведения реальных сигналов радиолокационных систем и средств радиоэлектронной борьбы продолжительностью от нескольких минут до нескольких часов или даже суток. Программа векторного анализа сигналов VSA позволяет сортировать и анализировать весь этот огромный массив данных с целью обнаружения представляющих интерес событий.

Измерительные приложения серии X: упрощение сложных измерений и обеспечение воспроизводимости результатов

Понимание всех нюансов функционирования разрабатываемых устройств сотовой и беспроводной связи, а также оборудования аэрокосмического назначения с помощью загружаемых приложений серии X.

• Получение детальной информации о характеристиках устройств с помощью различных видов измерений — от параметрического тестирования до испытаний на соответствие требованиям самых современных стандартов, включая LTE и WLAN.
• Сокращение времени выполнения анализа благодаря встроенным приложениям, позволяющим сделать стабильные и достоверные измерения максимально доступными для пользователя.
• Сокращение времени вывода продукции на рынок благодаря возможности выполнения единообразных измерений в ходе разработки, аттестации и производства.
• Использование встроенных функций анализа для быстрой оценки характеристик сигналов и устройств.
• Возможность использования приложения на нескольких приборах с помощью перемещаемых лицензий.

Измерительные приложения PathWave серии Х

Короткие волны — огромные проблемы

При достижении терагерцового диапазона частот можно легко недооценить проблемы, возникающие в процессе проектирования, моделирования, измерения характеристик и анализа сигналов. В отличие от сигналов ВЧ- или СВЧ-диапазона, сигналы с частотами 30 ГГц, 300 ГГц или 1 ТГц ведут себя совершенно по-другому. Потери при распространении радиоволн в атмосфере довольно значительны, особенно на резонансных частотах молекул кислорода, воды и углекислого газа. Кроме того, на этих частотах становится все сложнее достичь требуемого уровня мощности, а также выполнять калиброванные измерения и получать достоверные результаты.

Ознакомьтесь с методами повышения эффективности тестирования на частотах 110 ГГц и выше с помощью инструментов, созданных на основе последних достижений метрологии и практического опыта в области измерений параметров сигналов миллиметрового диапазона.

Анализ сигналов на частотах 110 ГГц и выше

Калибровка в миллиметровом диапазоне

Цель калибровки в миллиметровом диапазоне, как и в диапазонах более длинных волн, – исключение основных составляющих погрешности измерений. Процесс калибровки в этом диапазоне существенно отличается от традиционных методов.

Калибровка контрольно-измерительных систем миллиметрового диапазона
