Головна > TESEQ

Приймачі-вимірювачі випромінювань у радіодіапазоні TESEQ (Швейцарія)

Приймачі ЕМП
Новаторські вироби компанії Teseq, які в сукупності з іншими пристроями складають необхідну частину асортименту радіочастотного обладнання.
Приймачі SCR 3501 і 3502 є компактними портативними рішеннями, що чудово підходять для використання з автомобільним і незаземленим обладнанням. Приймачі серії SMR містять у собі ряд удосконалень, мають безліч вимірювальних функцій і характеризуються зручністю в роботі.
  • SCR 3501: 9 кГц...1 ГГц
  • SCR 3502: 9 кГц...2,75 ГГц
  • SMR 4503: 9 кГц...2,75 ГГц
  • SMR 4518: 9 кГц...18 ГГц
Докладніше: Приймачі ЕМП SCR 3501/3502 (72 KB)
Приймачі ЕМП SMR 4503 (173 KB)
Приймачі ЕМП SMR 4518 (103 KB)
Аналізатор імпульсних перешкод DIA 1512D
Складається з базового модуля і до шести приймачів фіксованої частоти, що підключаються. Оскільки кожен канал працює незалежно від інших, аналізатор можна використовувати для одночасного
виконання вимірювань на різних частотах, що докорінно скорочує загальну тривалість вимірювань.
  • Відповідає стандартам CISPR 14 та CISPR 16-1-1
  • До 6 вимірювальних каналів
  • Самокалібрування перед кожним вимірюванням
  • Стандартні частоти 150 кГц, 500 кГц, 1,4 МГц, 30 МГц
  • Програмне забезпечення ClickWare для Windows (DIS 9966)
Докладніше:
Аналізатор імпульсних перешкод DIA 1512D 146 KB)
Схеми стабілізації повного опору
Використовуються для вимірювання рівня випромінювань в телекомунікаційних лініях. Компанія Teseq пропонує широкий асортимент схем стабілізації повного опору, що відповідають стандартам CISPR 22/EN 55022:
  • ISN T2A – для однієї неекранованої симетричної двопроводової лінії
  • ISN T4A – максимум для двох неекранованих двопроводових ліній

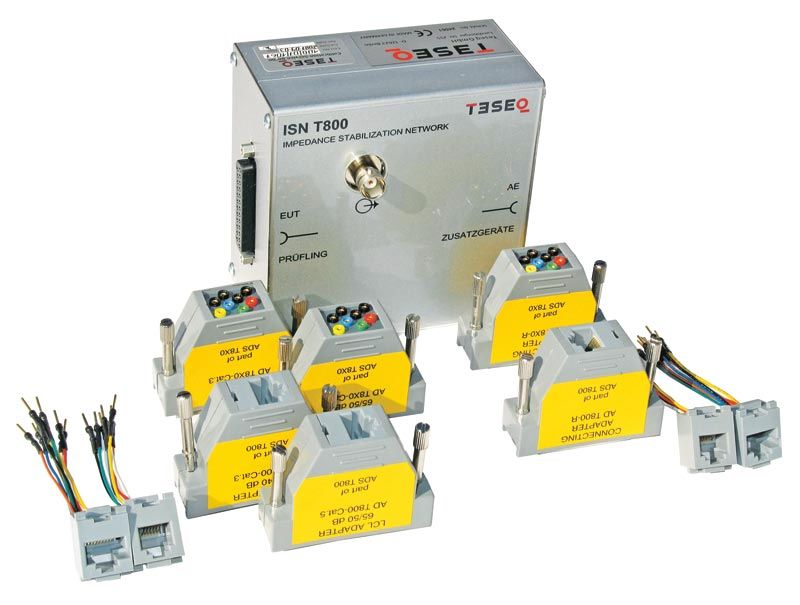

  • ISN T8 – максимум для чотирьох неекранованих двопроводових ліній
  • ISN T8-CAT6 – максимум для чотирьох неекранованих двопроводових ліній і Cat 6
  • ISN ST08 – для екранованих симетричних двопроводових ліній з роз'ємом RJ45
  • ISN S501 – для екранованих симетричних двопроводових ліній з роз'ємом BNC
Докладніше:
Схеми стабілізації повного опору ISN PLT (555 KB)
Схеми стабілізації повного опору ISN S501 (198 KB)
Схеми стабілізації повного опору ISN ST08 (196 KB)
Схеми стабілізації повного опору ISN T2 (251 KB)
Схеми стабілізації повного опору ISN T4 (341 KB)
Схеми стабілізації повного опору ISN T8 (289 KB)
Схеми стабілізації повного опору ISN T8 Cat6 (561 KB)
Схеми стабілізації повного імпедансу лінії
Схеми стабілізації повного імпедансу лінії (Line Impedance Stabilization Network, LISN), такі як NNB 51 і NNB 52, використовуються для вимірювання спотворень в мережевому шнурі випробовуваного електрообладнання.
  • NNB 51 (для двох ліній), NNB 52 (для чотирьох ліній)
  • Відповідають стандарту CISPR 16-1-2
  • Струм до 16/32 А
  • Діапазон частот – від 9 кГц до 30 МГц
  • Масивні смуги заземлення
Докладніше:
Схеми стабілізації повного імпедансу лінії NNB 51 (197 KB)
Схеми стабілізації повного імпедансу лінії NNB 52 (187 KB)
Ємнісний датчик напруги CVP 2200A
Використовується для вимірювань на телекомунікаційних роз'ємах, до яких підключені несиметричні лінії або більше чотирьох симетричних двопроводових ліній.
  • Активний датчик
  • Коефіцієнт підсилення, що перемикається, - 1:1/10/100
  • Відповідає стандартам CISPR 16-1-2 і CISPR 22
  • Діапазон частот – від 0,1 до 30 МГц
Докладніше:
Ємнісний датчик напруги CVP 2200A (192 KB)
Використовуються для вимірювання рівня перешкод в кабелях живлення за стандартом CISPR 14. У продажу є розв'язувальні кліщі для різних
застосувань у сфері випробувань на ЕМС.
  • KEMZ 801B – електромагнітні кліщі зв'язку
  • KEMA 801 – радіочастотні атенюаторні кліщі
  • AMZ 41A – поглинаючі кліщі, що відповідають стандартам CISPR 13 та 14
  • CMAD 10/20 – поглинаючий пристрій синфазного режиму (CMAD)
Докладніше: Поглинаючі кліщі AMZ 41A (218 KB)
Поглинаючі кліщі CMAD 10/20 (72 KB)
Поглинаючі кліщі KEMA 801 (196 KB)
Еталонні джерела випромінювання
Компанія Teseq пропонує широкий асортимент виробів для еталонних вимірювань між випробувальними майданчиками, калібрування та перевірки випробувального обладнання.
  • KSQ 1000/1001 – сферичне джерело випромінювання 30 МГц...1 ГГц
  • VSQ 1000/3000/2000 – джерело випромінювання до 1/3/18 ГГц
  • RSG 1000/3000/2000 – джерело випромінювання до 1/6/18 ГГц
Докладніше: Еталонне сферичне джерело випромінювання KSQ 1000/1001 (691 KB)
Еталонне джерело випромінювання VSQ 1000 (60 KB)
Еталонне джерело випромінювання VSQ 2000 (199 KB)
Еталонне джерело випромінювання VSQ 3000 (349 KB)
Еталонне джерело випромінювання RSG 1000 (930 KB)
Еталонне джерело випромінювання RSG 2000 (202 KB)
Еталонне джерело випромінювання RSG 3000 602 KB)
